[4-161DST]

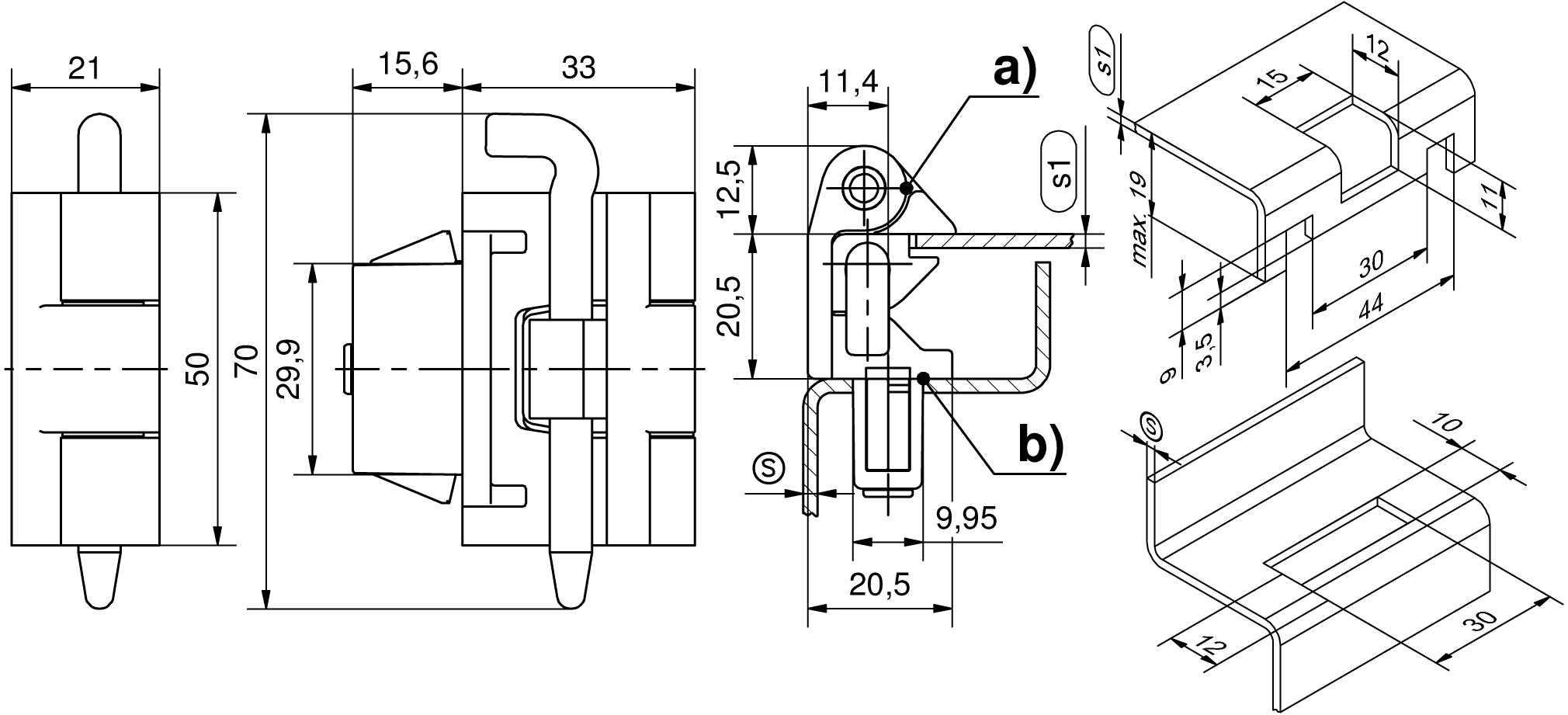

DST Scharnier Pr05 180°

ICON_HINGE_SERIES_Pr05

ICON_TUERANSCHLAG_LR

ICON_WERKZEUGLOS

Vorteile

Scharnier mit DIRAK-SNAP-Technology.
Für aufliegende Türen bei Reihenschränken.
Scharnier teilweise sichtbar.
Abkantung 20mm.
Rechts / links einsetzbar.
Öffnungswinkel 180°.
Abkantung nicht voll durchbrochen.
Montage des Rahmenteils erfolgt werkzeuglos durch einfaches Einklipsen in die dafür vorgesehene Einbauöffnung.
IP65 nach DIN EN 60529 (optional).

Werkstoffe

Tür- und Rahmenteil: GDZn, schwarz
Klemmstift und Drehpunkt-Achse: Stahl, verzinkt
Scheiben: Ms, vernickelt
Klipselemente: Sintermetall, beschichtet

Anmerkungen

Türstärke (S1) 1,5 - 2mm

Verfügbare Ausführungen

Scharnier

Produktnummer

Klemmbereich (S)

Ausführung Stift

Montageart

Liefereinheit

412-9003.00-00015

1,2 mm - 1,7 mm

412-9003.00-00020

1,7 mm - 2,2 mm

412-9003.00-00025

2,2 mm - 2,7 mm

412-9003.00-00030

2,7 mm - 3,2 mm

Zugehörige Produkte

Funktionserweiterung

b

839-3771_00-00935

839-3770.00-02022 O-Ring 20 x 2,2mm

Zubehöre

292-0306.80-02530 Demontage-Werkzeug

292-0401.00-03010 Lochbildabdeckung

292-0702.15-01030 Verstärkungsblech für Einbauöffnung
