[4-155]

Scharnier für Einzelschrank Pr05 180°

ICON_HINGE_SERIES_Pr05

ICON_TUERANSCHLAG_LR

Vorteile

Für aufliegende Türen.
Scharnier teilweise sichtbar.
Abkantung 25mm.
Rechts / links einsetzbar.
Öffnungswinkel 180°.
Aushängbar durch Schieben des Türteils zur Türmitte.
Türteil rastet hörbar und sichtbar ein.

Werkstoffe

Türteil: GDZn, schwarz
Rahmenteil: Stahl schwarz
Befestigungsbügel, Schrauben, Stift: Stahl verzinkt

Anmerkungen

Befestigungsschrauben für das Türteil im Lieferumfang enthalten

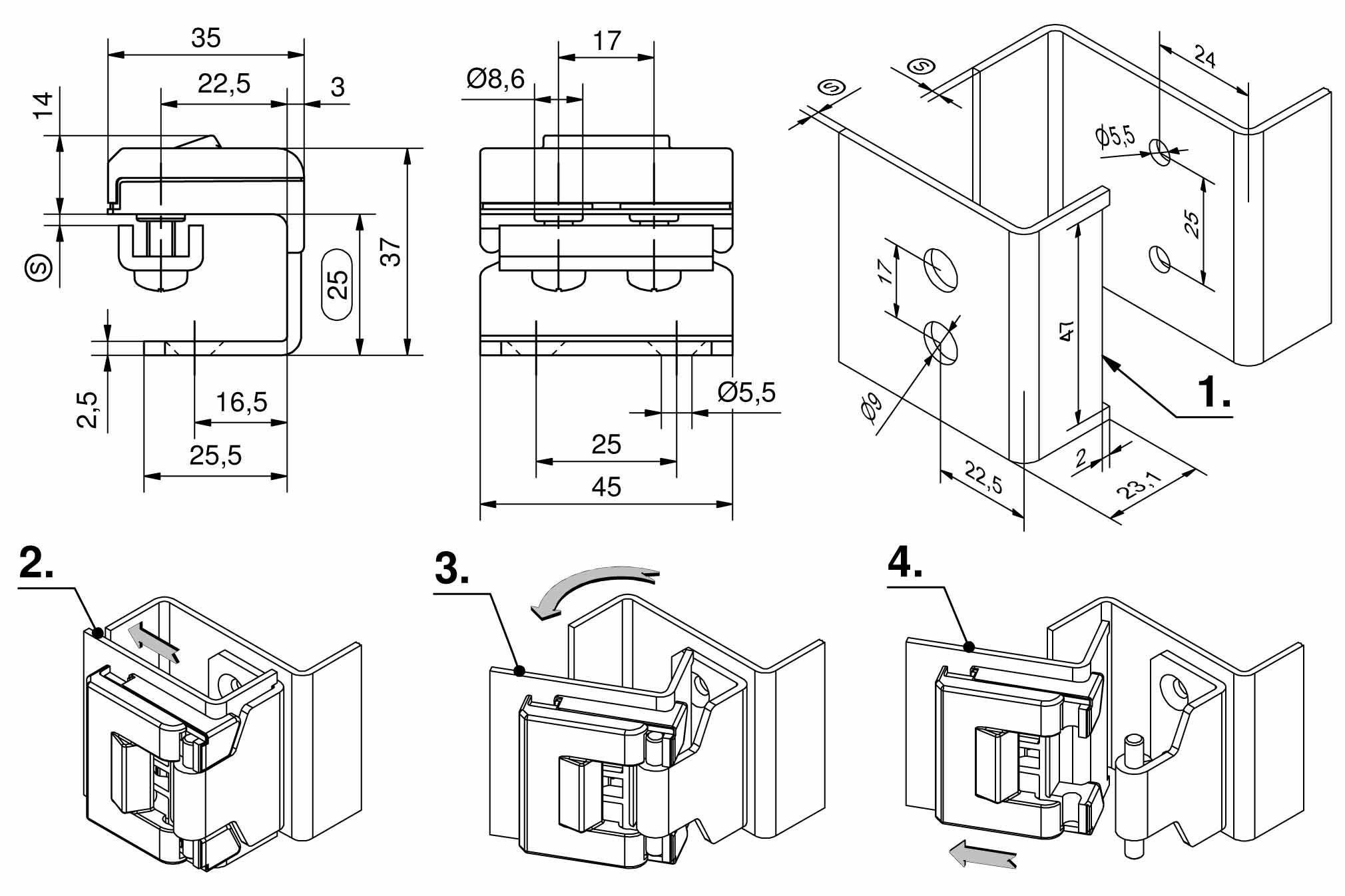

1. Ausklinkung
2. lösen
3. Scharnier muss um ca 30° geöffnet werden
4. Scharnier lösen

Verfügbare Ausführungen

Scharnier

Produktnummer

Ausführung Stift

Montageart

Liefereinheit

212-9092.00-00000

Zugehörige Produkte

Zubehöre

218-0908.15-00000 Mutternplatten
