[4-152]

Scharnier Pr05 180°

ICON_HINGE_SERIES_Pr05

ICON_TUERANSCHLAG_LR

Vorteile

Für aufliegende Türen bei Einzelschränken.
Scharnier teilweise sichtbar.
Abkantung 20mm.
Rechts / links einsetzbar.
Öffnungswinkel 180°.
Rahmenteil in der GDZn Version mit Gewinde M6 und Zentrierzapfen für Montage von innen.
Rahmenteil in Stahlversion für schwerere Belastungen!

Werkstoffe

Rahmenteil: GDZn, glänzend verchromt, schwarz beschichtet oder Stahl, schwarz beschichtet
Arretierscheibe: Stahl, verzinkt
Türteil: GDZn, glänzend verchromt oder schwarz beschichtet
Stift: Stahl, Edelstahl oder POM

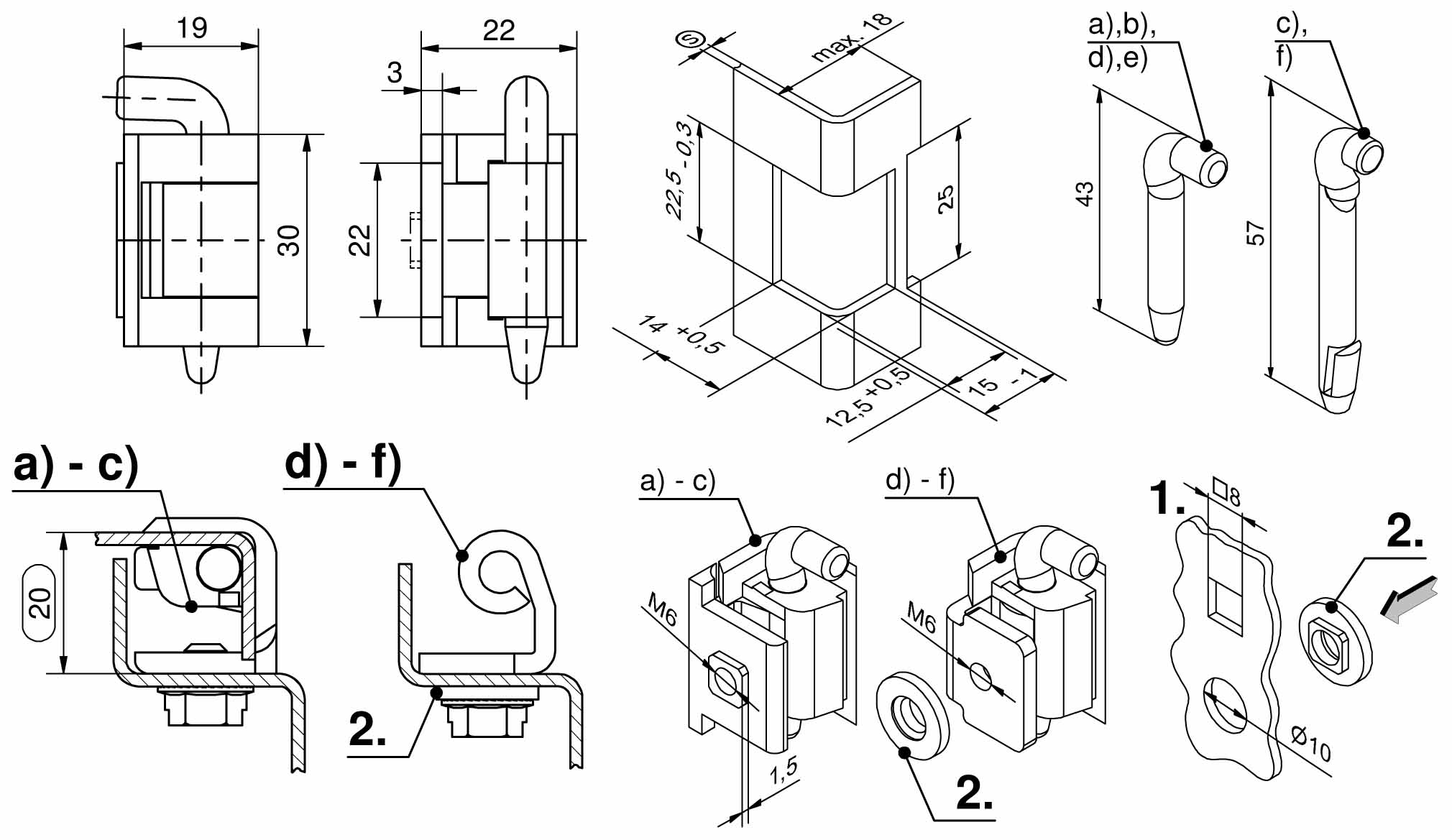

Anmerkungen

(S) Türstärke 1,5 - 2mm

1. Einbauanleitung der Arretierscheibe
2. Arretierscheibe

Verfügbare Ausführungen

Scharnier, GDZn

Produktnummer

Oberfläche

Ausführung

Material Stift

Stiftlänge L

Ausführung Stift

Montageart

Liefereinheit

212-9056.00-00000

glänzend verchromt

mit M6 + Zentrierzapfen

212-9057.00-00000

glänzend verchromt

mit M6 + Zentrierzapfen

212-9058.00-00000

glänzend verchromt

mit M6 + Zentrierzapfen

212-9059.00-00000

mit M6 + Zentrierzapfen

212-9060.00-00000

mit M6 + Zentrierzapfen

212-9061.00-00000

mit M6 + Zentrierzapfen

Scharnier, Rahmenteil Stahl, Türteil GDZn

Produktnummer

Oberfläche

Ausführung

Material Stift

Stiftlänge L

Ausführung Stift

Montageart

Liefereinheit

212-9062.00-00000

mit Arretierscheibe

212-9063.00-00000

mit Arretierscheibe

212-9064.00-00000

mit Arretierscheibe

Zugehörige Produkte

Zubehöre

6-040 Sperrzahnschrauben
