[4-125DST]

DST Verschwindscharnier Pr03 130°

ICON_IP65
ICON_HINGE_SERIES_Pr03
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_LIFT_OFF
ICON_130_GRAD
ICON_DST
ICON_WERKZEUGLOS
4_125SL
E_4-125DST_1
E_4-125DST_2
E_4-125DST_3
4_125SL
E_4-125DST_1
E_4-125DST_2
E_4-125DST_3

Vorteile

  • Für aufliegende Türen.
  • Scharnier nicht sichtbar.
  • Abkantung 23mm.

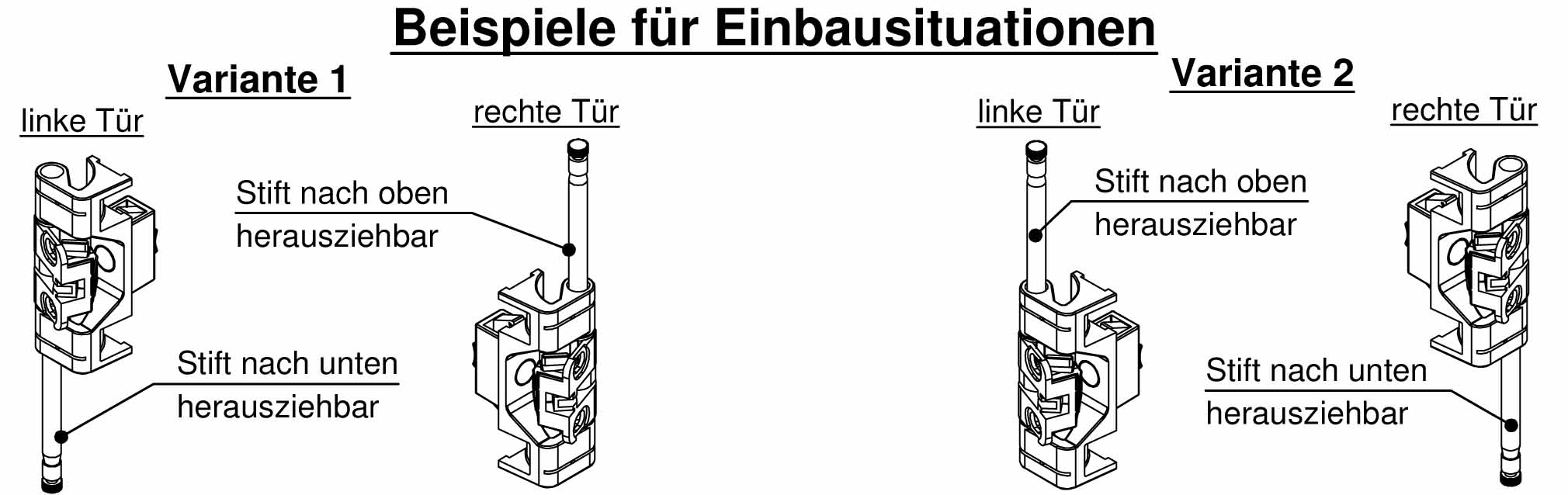

  • Rechts / links einsetzbar.
  • Öffnungswinkel 130°.
  • Werkzeuglose Montage des Rahmenteils.

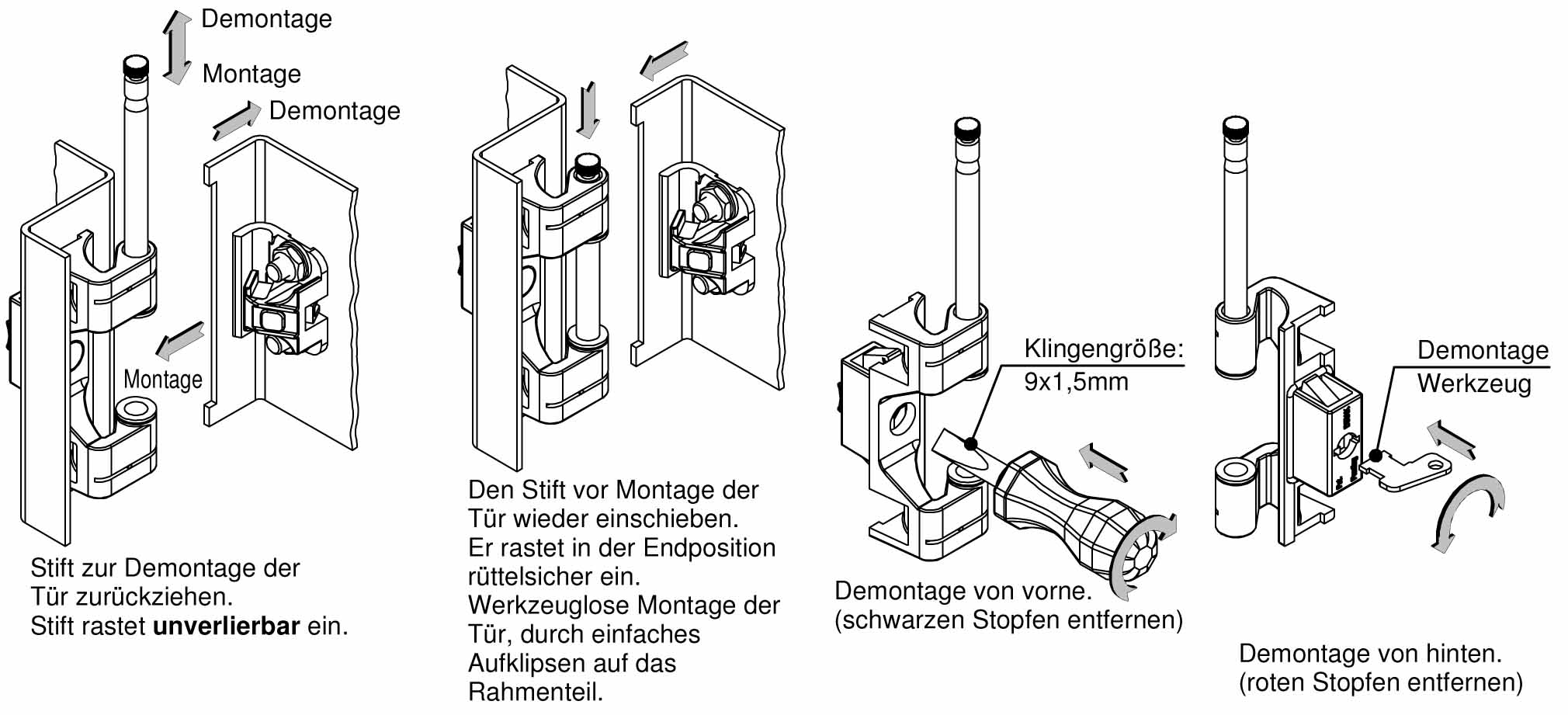

  • Werkzeuglose Montage der Tür, durch einfaches Aufklipsen auf das Rahmenteil.
  • Stift unverlierbar vormontiert.
  • Der Stift rastet in die am Rahmenteil angebrachten Drahtfedern ein und ist damit unverlierbar.
  • Aushängbar durch Zurückziehen des Stiftes.
  • Türteil justierbar ±5mm.
  • Erdbebensicher nach GR-63-CORE, Issue 4.
  • IP65 nach DIN EN 60529.

Werkstoffe

  • Rahmenteil: GDZn, roh
  • Türteil und Schieber: GDZn, verzinkt
  • Stift: Stahl, verzinkt
  • Klipselemente: Sintermetall, beschichtet
  • O-Ring: NBR
  • Lagerbuchsen: POM

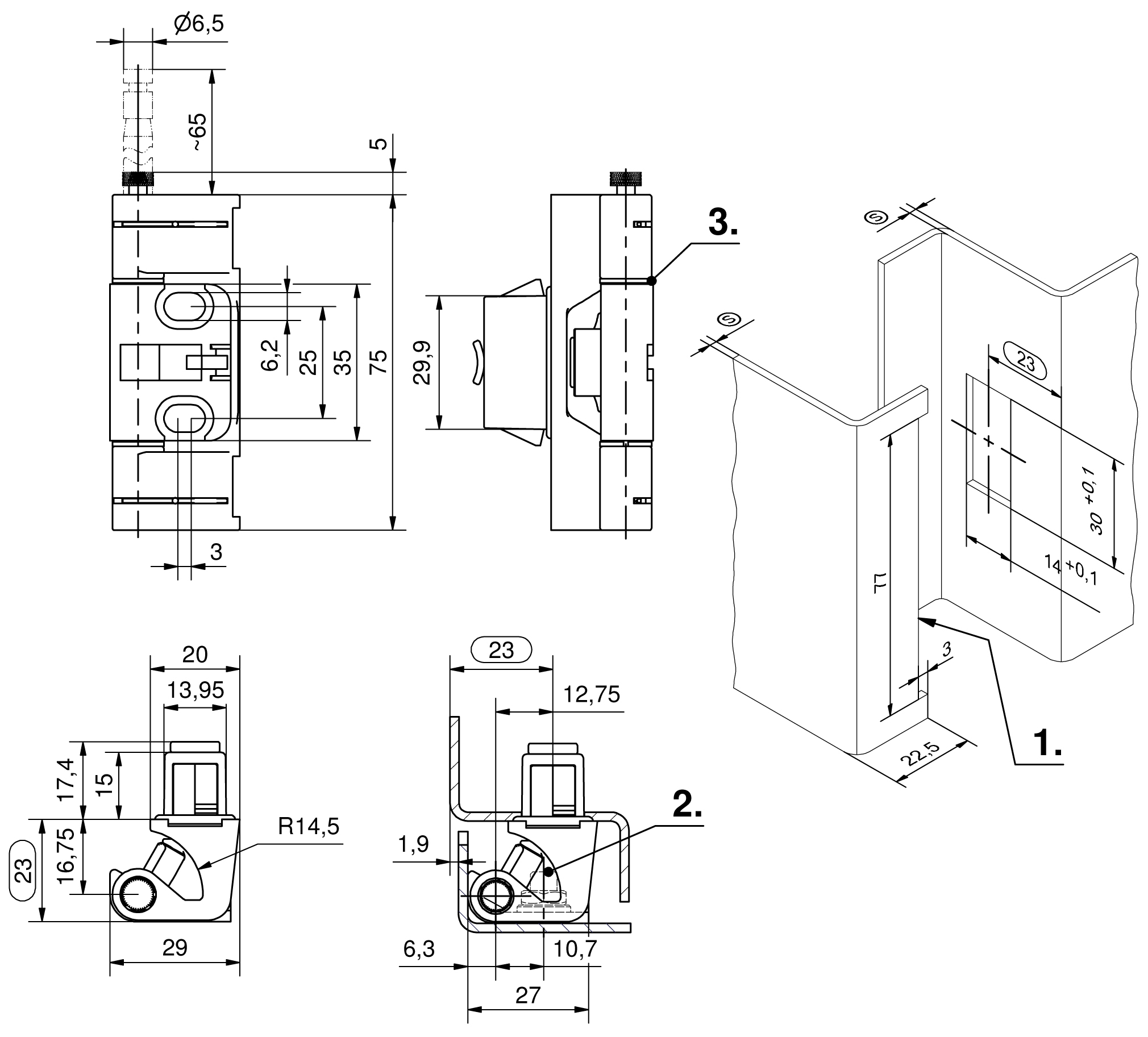

Anmerkungen

1. Ausklinkung der Tür
2. Schweißbolzen M6x12
3. Lagerbuchsen
Bitte Ausführung wählen Produktdatenblatt

Zugehörige Produkte

Zubehöre

6_080DST
292-0301.15-00000 Demontage-Werkzeug
6_080DST
292-0306.80-02530 Demontage-Werkzeug
5_960DST
292-0402.00-03014 Lochbildabdeckung
6_079DST
292-0701.15-01530 Verstärkungsblech für Einbauöffnung
