[4-124DST]

DST Verschwindscharnier Pr03 130°

ICON_IP65
ICON_HINGE_SERIES_Pr03
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_LIFT_OFF
ICON_130_GRAD
ICON_DST
ICON_WERKZEUGLOS
4_124SL
E_4-124DST_1
E_4-124DST_2
E_4-124DST_3
4_124SL
E_4-124DST_1
E_4-124DST_2
E_4-124DST_3

Vorteile

  • Für aufliegende Türen.
  • Scharnier nicht sichtbar.
  • Abkantung 23mm.

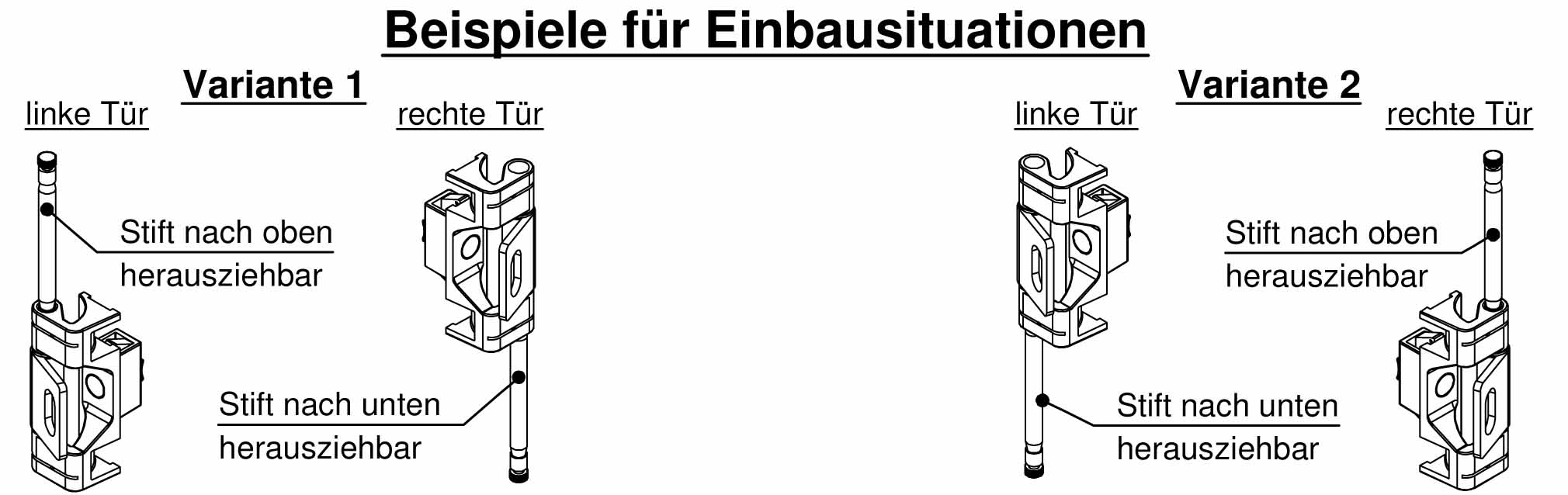

  • Rechts / links einsetzbar.
  • Öffnungswinkel 130°.

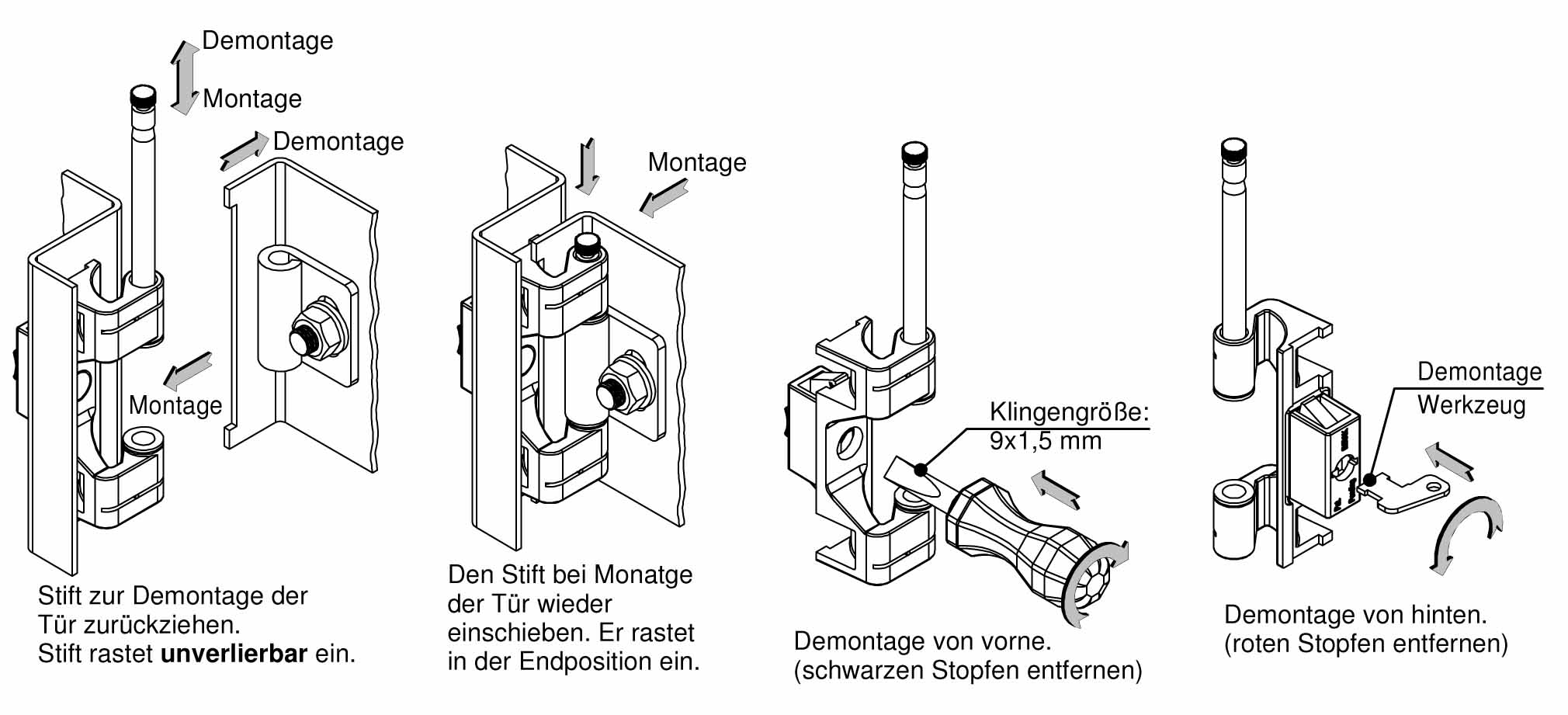

  • Werkzeuglose Montage des Rahmenteils.
  • Stift unverlierbar vormontiert.
  • Der Stift rastet in die am Rahmenteil angebrachten Drahtfedern ein und ist damit unverlierbar.
  • Aushängbar durch Zurückziehen des Stiftes.
  • Türteil justierbar ±5mm.
  • IP65 nach DIN EN 60529.

Werkstoffe

  • Rahmenteil: GDZn, roh
  • Türteil und Stift: Stahl, verzinkt
  • Klipselemente: Sintermetall, beschichtet
  • O-Ring: NBR
  • Lagerbuchsen: POM

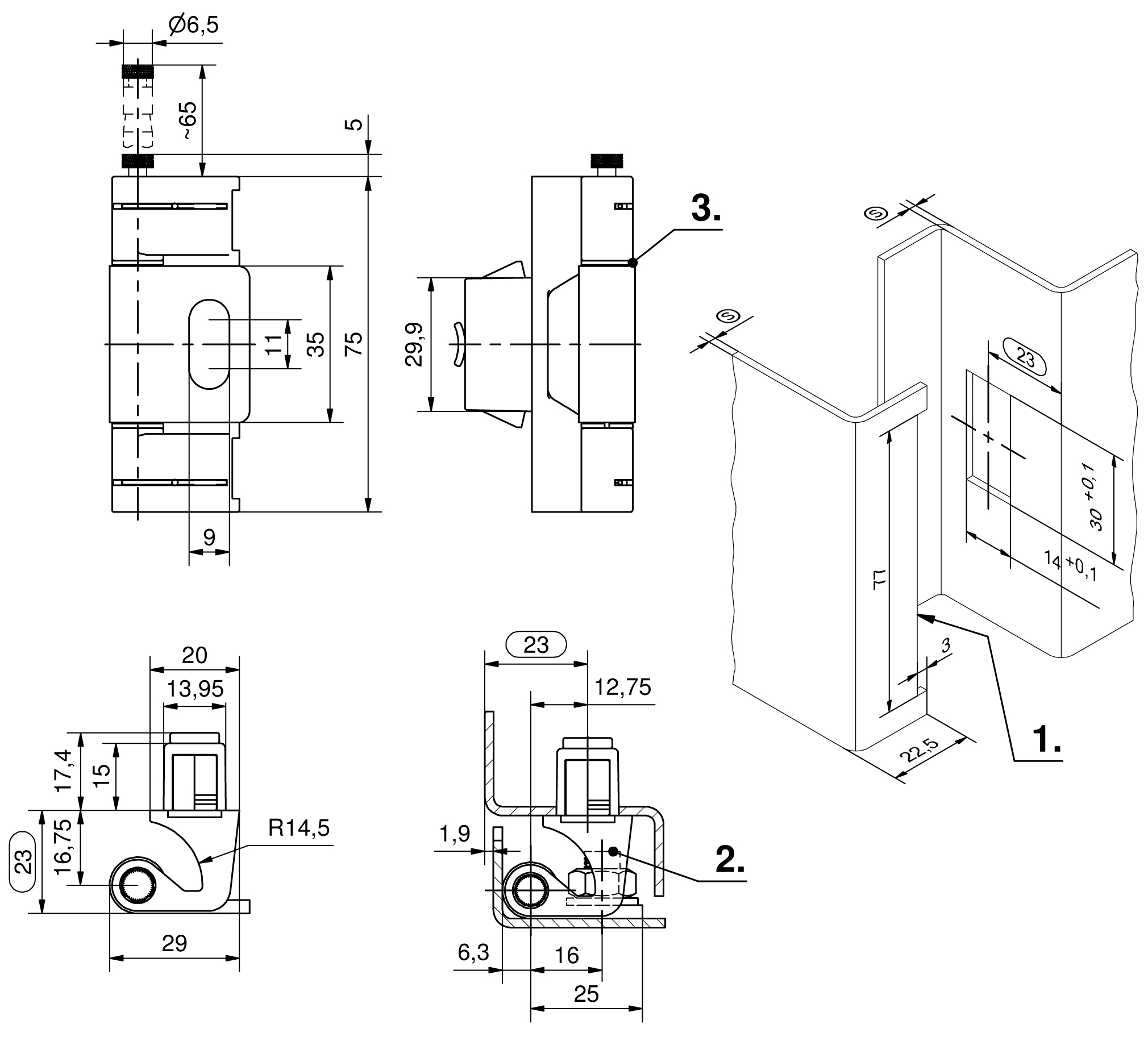

Anmerkungen

1. Ausklinkung der Tür
2. Schweißbolzen M8x15
3. Lagerbuchsen
Bitte Ausführung wählen Produktdatenblatt
