[4-095]

Verschwindscharnier Pr02 120°

ICON_HINGE_SERIES_Pr02
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_120_GRAD
4_095
E_4-095
4_095
E_4-095

Vorteile

  • Für innenliegende Türen.
  • Scharnier nicht sichtbar.
  • Rechts / links einsetzbar.
  • Öffnungswinkel 120°.

Werkstoffe

  • Rahmen- und Türteil: GDZn, verzinkt
  • Befestigungsbügel und Stift: Stahl, verzinkt

Anmerkungen

Befestigungsmaterial ist im Lieferumfang enthalten.
Türstärke (S) max. 2mm bei Verwendung der mitgelieferten Schrauben.

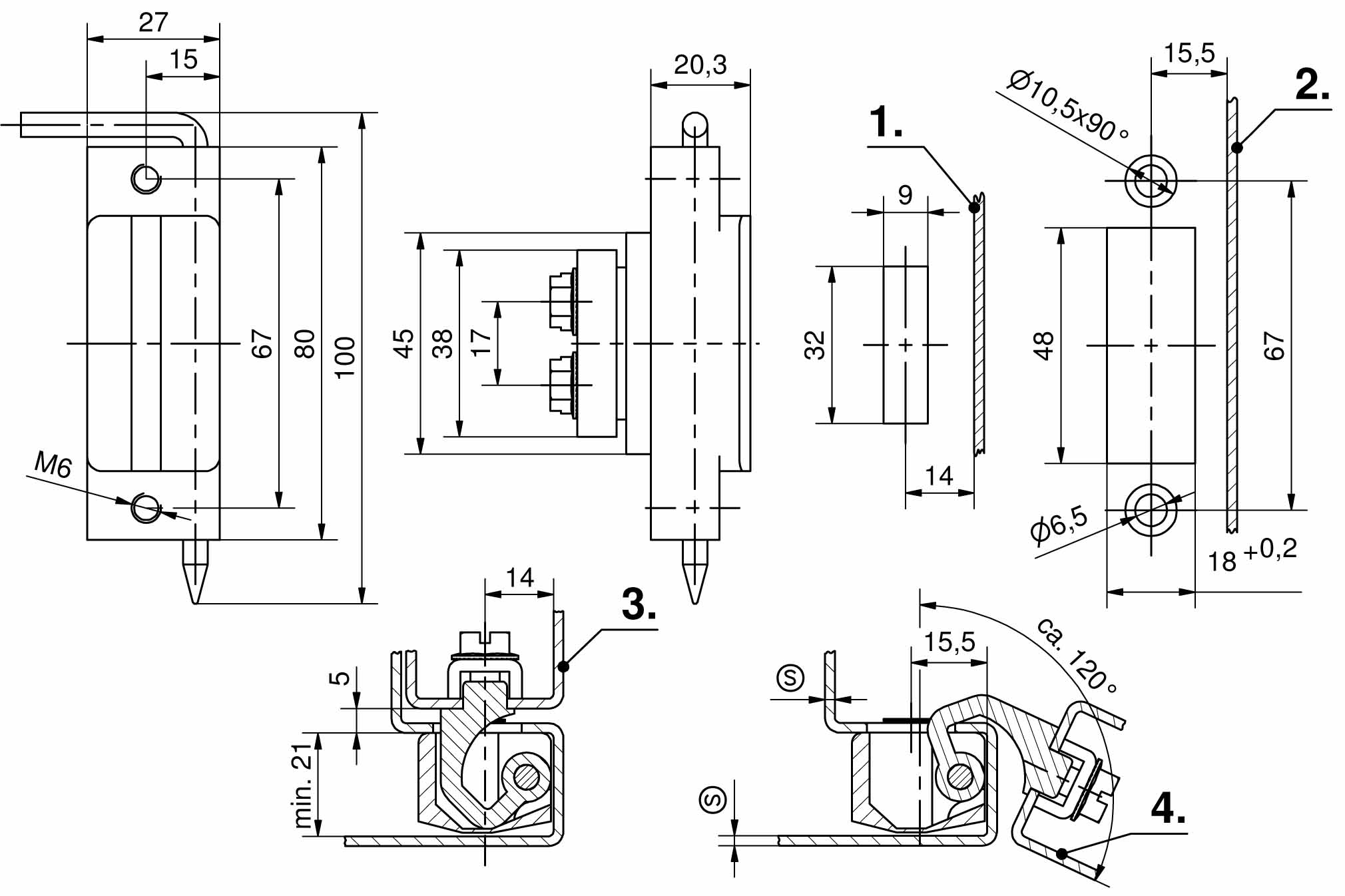

1. Einbauöffnung Tür
2. Einbauöffnung Rahmen
3. geschlossen
4. geöffnet
Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Verschwindscharnier

Produktnummer
Stiftlänge L
Ausführung Stift
Montageart
Liefereinheit
222-9301.00-00000
100 mm
lose
anschraubbar
10 Stck
