Verschwindscharnier Pr03 120°

ICON_HINGE_SERIES_Pr03
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_LIFT_OFF
ICON_120_GRAD
4_125
E_4-125
4_125
E_4-125

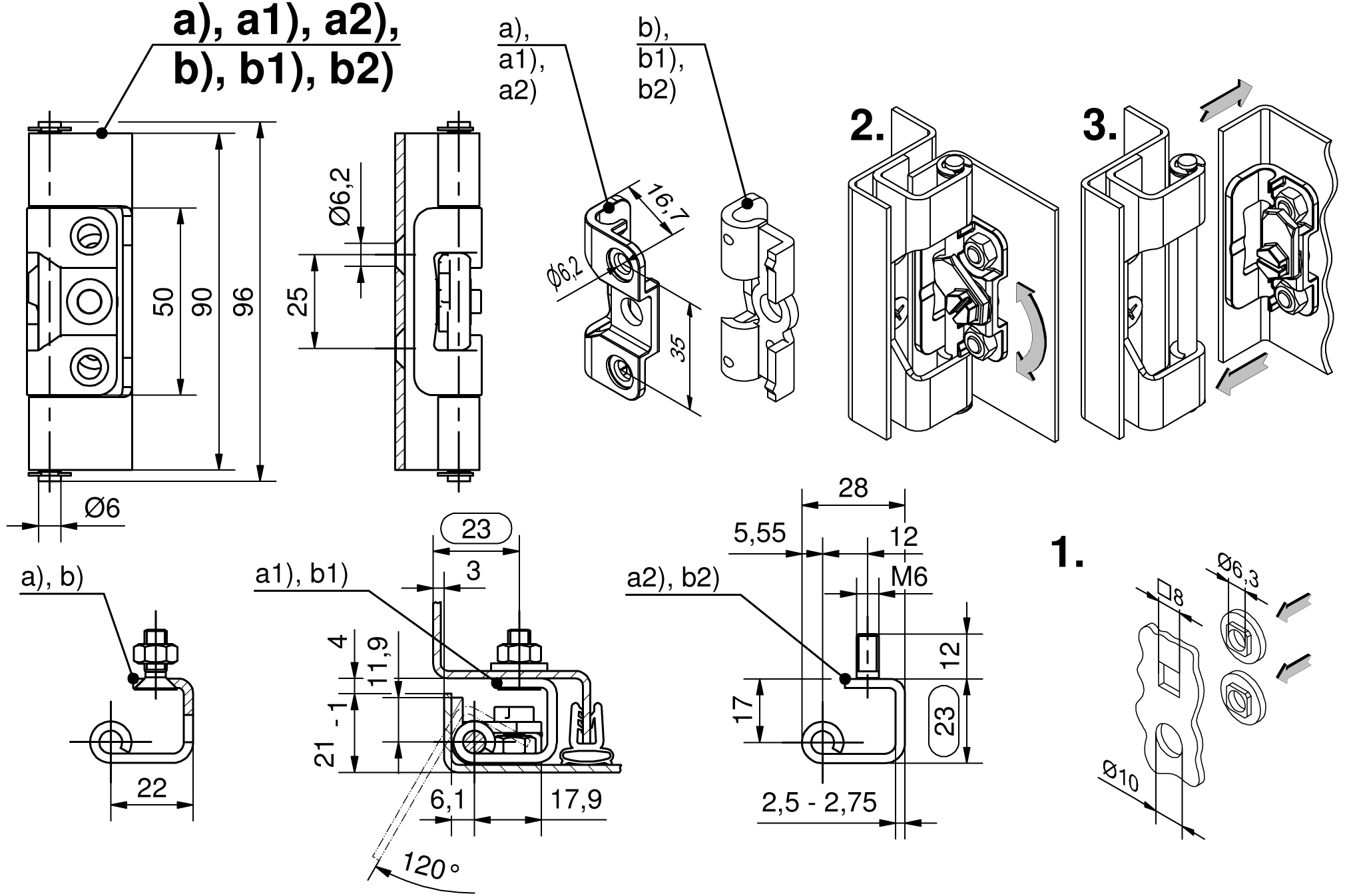

Vorteile

  • Für aufliegende Türen.
  • Scharnier nicht sichtbar.
  • Abkantung 23 mm.
  • Rechts / links einsetzbar.
  • Öffnungswinkel 120°.
  • Durch Verdrehen des Riegelteils ist die Tür nach vorne abnehmbar.
    (siehe 2. und 3.)

Werkstoffe

a), a1) und a2)
  • Tür- und Riegelteil: GDZn, verzinkt
  • Rahmenteil und Stift: Stahl, verzinkt
b), b1) und b2)
  • alle Teile: Stahl, verzinkt

Anmerkungen

Zu a2) und b2): bei ø6,3 kann die Arretierscheibe entfallen.

1. Einbauanleitung der Arretierscheibe

Gewählte Ausführung

Produktnummer 243-9010.00-00000
Liefereinheit: 10 Stck
Montageart Türteil: anschraubbar
Ausführung Stift: mit Nut inkl. Sicherungsscheibe DIN6799
Einbauöffnung im Rahmen: □8 or Ø10
Rahmenteil: mit Senkbohrung für M6 + Arretierscheibe
