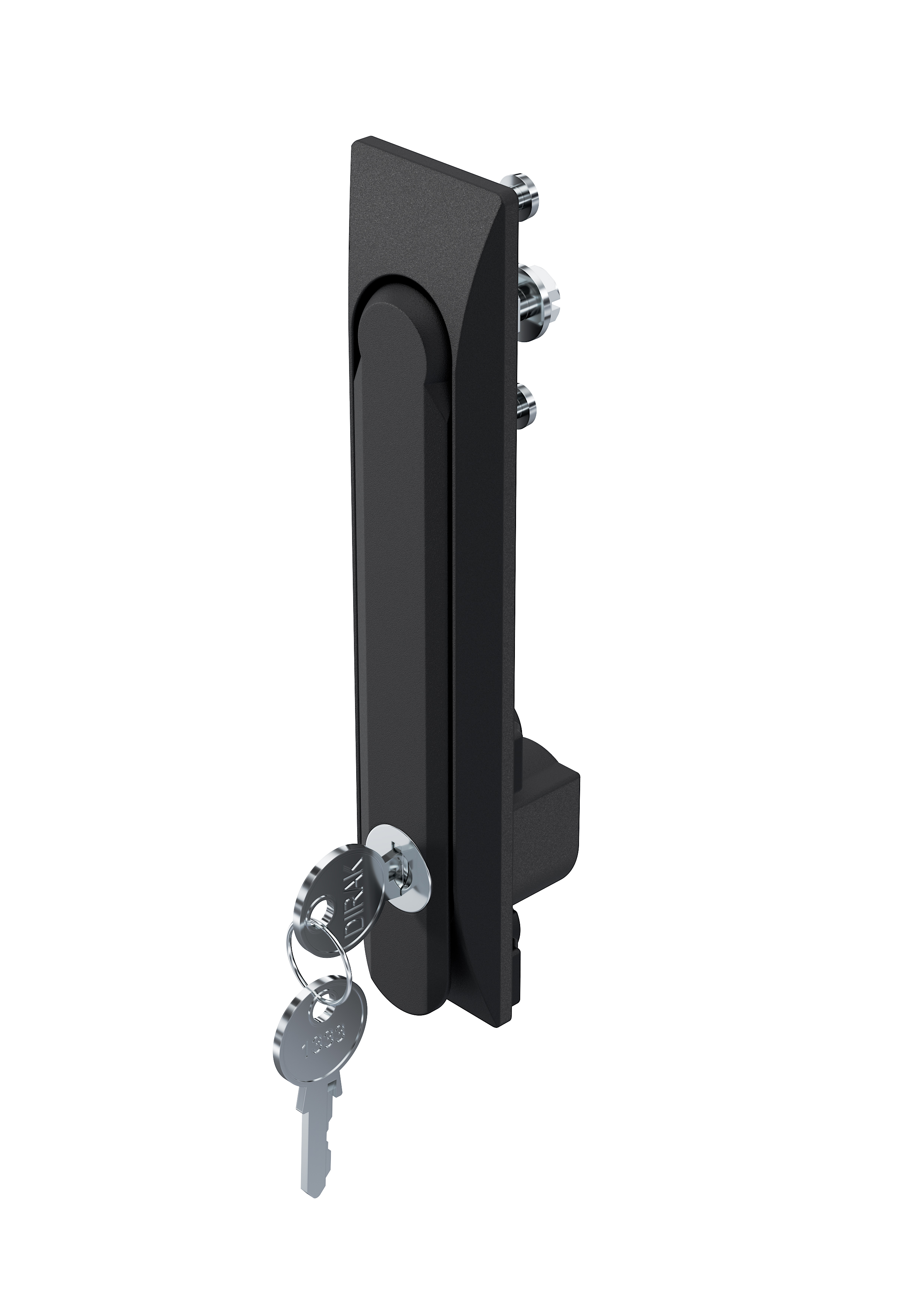

Schwenkhebel FS PrC

ICON_DIRAK_FOAMED_SEAL
ICON_IP65
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_FLACHSTANGE
ICON_DIRAK_GEERDET
3_149
E_3-149
3_149
E_3-149

Vorteile

  • Flache Bauweise.
  • Plättchenzylinder DIRAK 1333 mit Edelstahlstaubschutz und 2 Schlüsseln.
  • Unverlierbare Dichtung.
  • IP65 nach DIN EN 60529.
  • Rechts / links einsetzbar.
  • Erdung durch Erdungsfeder (optional).

Werkstoffe

  • Schwenkhebel: GDZn, schwarz
  • Mulde, Schließdaumen: PA6, schwarz
  • O-Ring: NBR Perbunan, schwarz

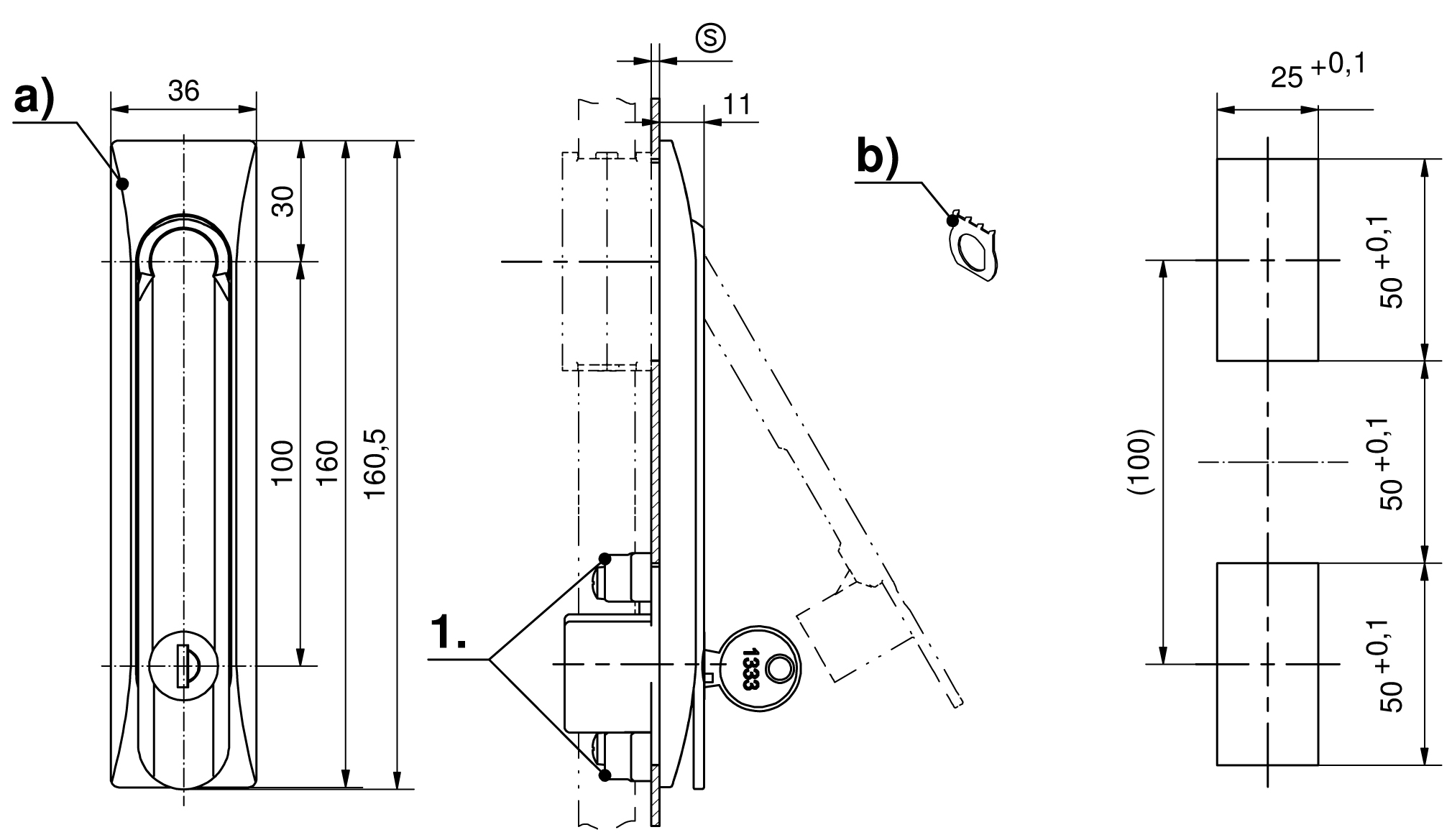

Anmerkungen

(S) Türstärke max.2mm

1. Befestigungsbügel

Gewählte Ausführung

Produktnummer 352-2165.00-00004
Liefereinheit: 1 Stck
Montageart: anschraubbar
Verschlussart: gleichschließend DIRAK 1333
CAD Modell
Auswahl aufheben Produktdatenblatt

Zugehörige Produkte

Funktionserweiterung



Produktnummer
Name

b)
3-011
Erdungsfeder Edelstahl
Übersicht in neuem Tab öffnen
b)
208-1206.93-00000
Erdungsfeder Edelstahl
Details
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
3-130
Stangenschloss FS PrC
Übersicht in neuem Tab öffnen
208-9002.00-00000
Stangenschloss GDZn, Sicherungsring
Details
Material:
GDZn
Stangenbefestigung:
Sicherungsring
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
208-9052.00-00000
Stangenschloss PA, Sicherungsring
Details
Material:
PA
Stangenbefestigung:
Sicherungsring
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
208-9003.00-00000
Stangenschloss GDZn, Schnellbefestigung
Details
Material:
GDZn
Stangenbefestigung:
Schnellbefestigung
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
208-9053.00-00000
Stangenschloss PA, Schnellbefestigung
Details
Material:
PA
Stangenbefestigung:
Schnellbefestigung
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
3-132.02
Stangenschloss RS PrC
Übersicht in neuem Tab öffnen
208-9015.00-00000
Stangenschloss
Details
Stangenbefestigung:
Sicherungsring
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
3-165
Stangenschloss FS PrC und Kröpfungsstücke
Übersicht in neuem Tab öffnen
208-9715.00-Lxxmm
Stangenschloss für Kröpfungsstücke
Details
Ausführung:
für Betätigungen und Schwenkhebel
Hub:
24 mm
Montageart:
anschraubbar
Liefereinheit:
Auf Anfrage
Produkt in neuem Tab öffnen
208-9902.00-00020
Kröpfungsstück A20
Details
Name:
Kröpfungsstück A20
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
208-9902.00-00026
Kröpfungsstück A26
Details
Name:
Kröpfungsstück A26
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
3-170
Stangenschloss für Mehrpunktverriegelung FS PrC
Übersicht in neuem Tab öffnen
208-9101.00-00000
Stangenschloss, einteilig
Details
Name:
Stangenschloss, einteilig
Türhöhe Th:
800 mm - 1200 mm
Anzahl Verriegelungspunkte:
2
Doppelrollen A:
300
Doppelrollen B:
-
Gesamtmaß ausgefahren:
750
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
208-9102.00-00000
Stangenschloss, einteilig
Details
Name:
Stangenschloss, einteilig
Türhöhe Th:
1200 mm - 1600 mm
Anzahl Verriegelungspunkte:
2
Doppelrollen A:
450
Doppelrollen B:
-
Gesamtmaß ausgefahren:
1050
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
208-9107.00-00000
Stangenschloss, dreiteilig
Details
Name:
Stangenschloss, dreiteilig
Türhöhe Th:
1600 mm - 1900 mm
Anzahl Verriegelungspunkte:
4
Doppelrollen A:
275
Doppelrollen B:
700
Gesamtmaß ausgefahren:
1550
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
208-9108.00-00000
Stangenschloss, dreiteilig
Details
Name:
Stangenschloss, dreiteilig
Türhöhe Th:
1900 mm - 2200 mm
Anzahl Verriegelungspunkte:
4
Doppelrollen A:
275
Doppelrollen B:
850
Gesamtmaß ausgefahren:
1850
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen

Produktkonfiguration

Gewählte Ausführung

Produktnummer 352-2165.00-00004
Liefereinheit: 1 Stck
Montageart: anschraubbar
Verschlussart: gleichschließend DIRAK 1333

Gewählte Zusatzprodukte

[keine]
