[7-061]

NT Schwenkhebel FS PrC Edelstahl für PHZ

Vorteile

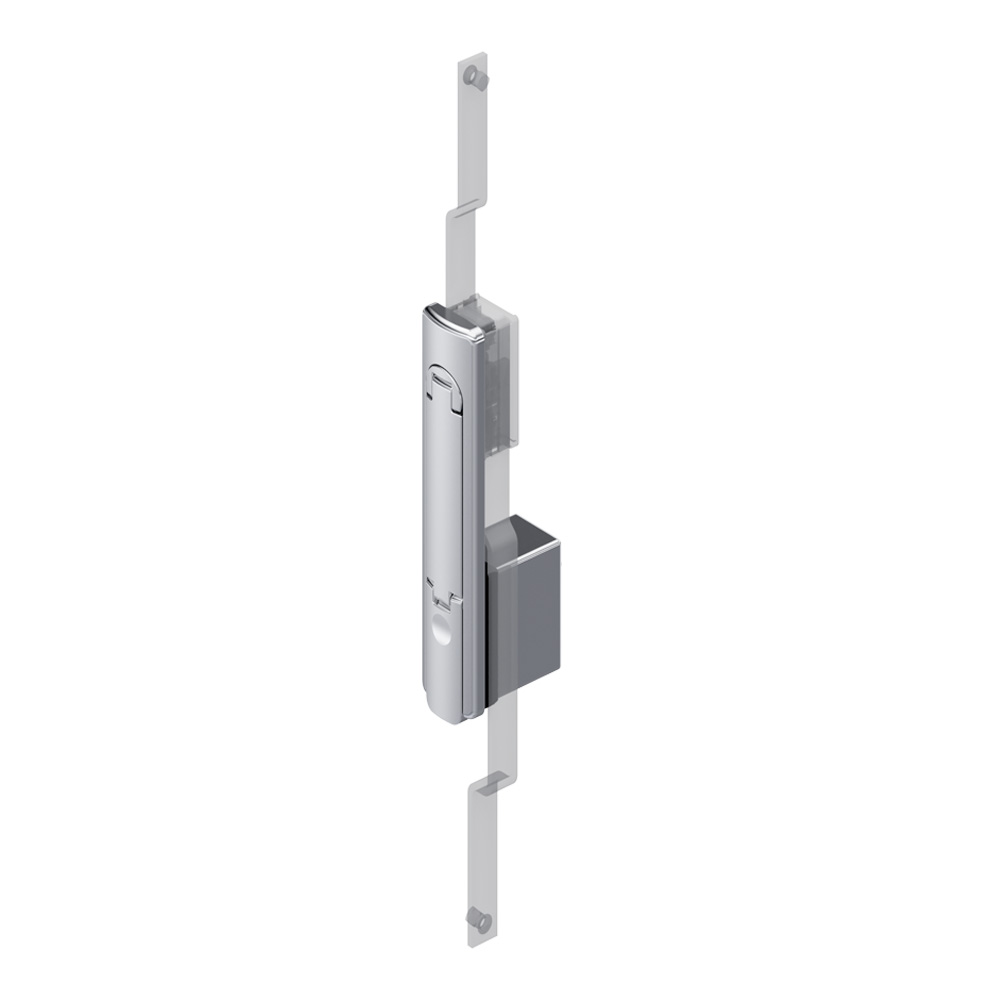

Flacher Schwenkhebel für Profil-Halbzylinder passend zum Stangenschloss Produkt-System 7-040.
Durch geringe Spaltmaße gegen Vandalismus geschützt.
Durch die flache Bauweise kann er nicht als Kletterhilfe benutzt werden.
Schließzylinder ist in der Mulde befestigt und durch einen Käfig gegen Durchschlagen gesichert.
Verschraubte Kappe Innen aus Edelstahl.
Brandschutzgeprüft mit E60 Einstufung nach DIN EN 45545-3.
IP65 nach DIN EN 60529.
Rechts / links einsetzbar.

Werkstoffe

Mulde, Schwenkgriff, Abdeckung, Kappe, Drehteller und Falle: AISI 316
Feder, Stifte und Schrauben: Edelstahl
Kappendichtung: NBR
O-Ring: NBR
Scheibe: PTFE-Teflon

Anmerkungen

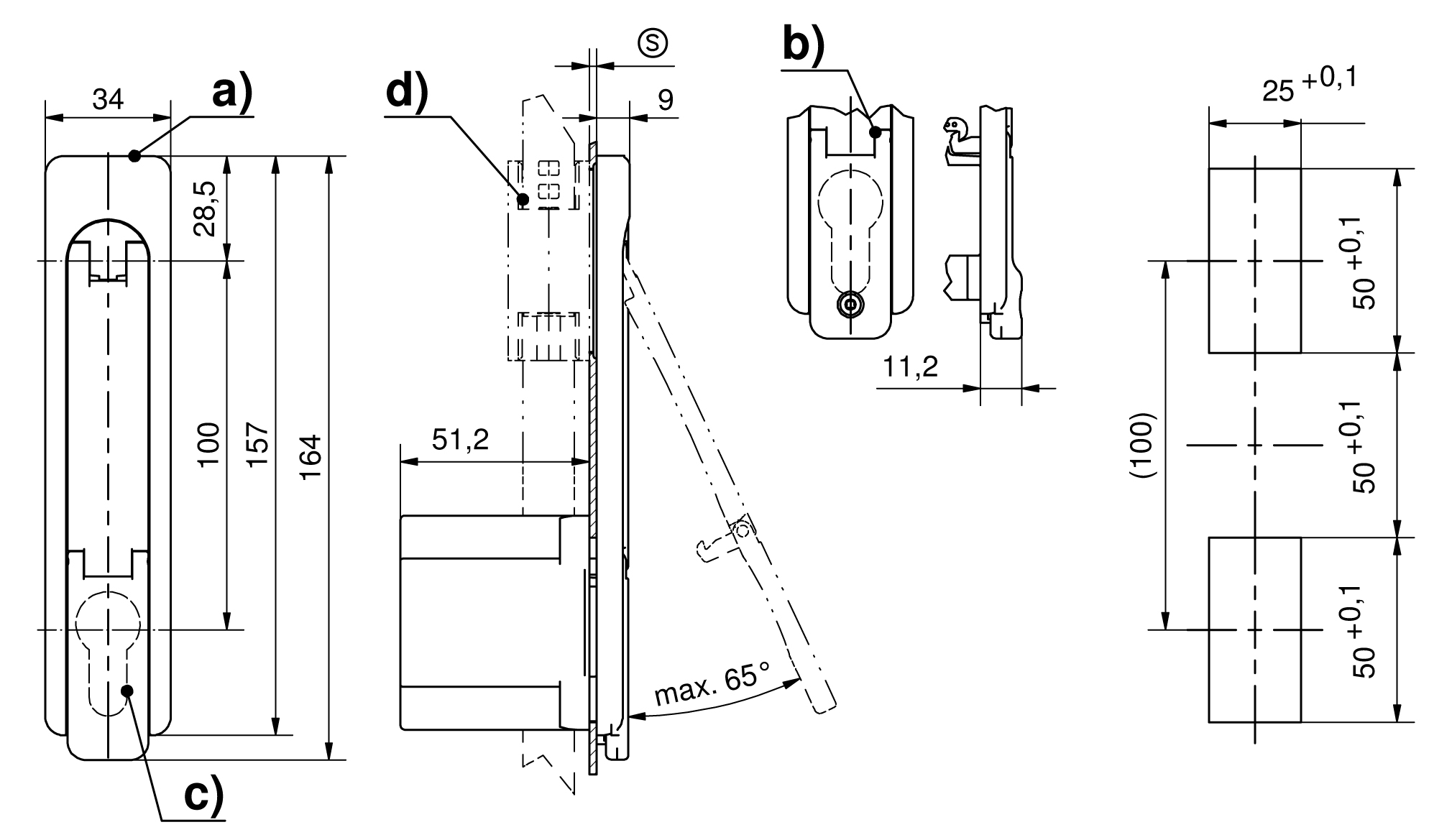

Türstärke 1,5 - 2,5mm

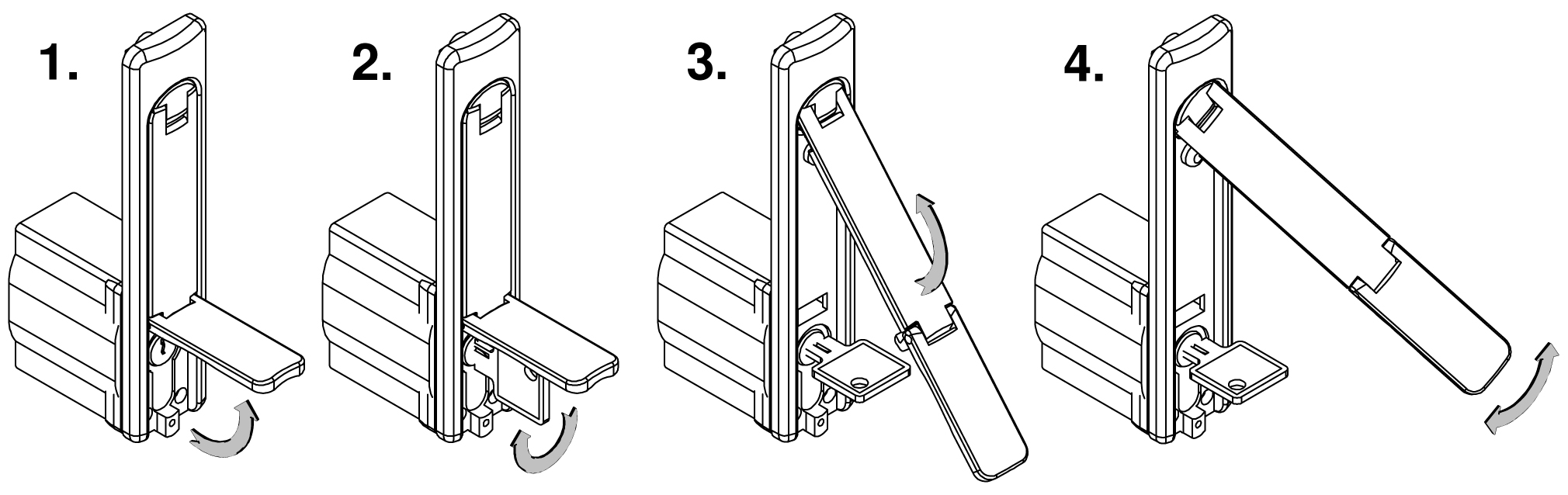

1. Abdeckung öffnet
2. Schlüssel drehen
3. Schwenkgriff springt auf
4. Griff schwenken

Wahlweise Zylinderabdeckung verschraubbar durch M3x6, Antrieb TX10.

Profil-Halbzylinder und deren Montage müssen separat bestellt werden.

Gewählte Ausführung

Produktnummer	307-9301.00-00000
Liefereinheit:	1 Stck
Montageart:	anschraubbar
Ausführung:	-
Zylinderabdeckung:	Ja

Zugehörige Produkte

Montageoptionen

Produktnummer

Name

207-0016.00-00000

Montage der Betätigungen / Profil-Halbzylinder

Zubehöre

Produktnummer

Name

211-9003.00-00000

DIRAK Profilhalbzylinder, DIN 18252, 8 x 45° verstellbar, gleichschließend

211-9004.00-00000

DIRAK Profilhalbzylinder, DIN 18252, 8 x 45° verstellbar, verschiedenschließend

7-040

Stangenschloss FS PrC Edelstahl

208-9024.00-00000

Stangenschloss
