[3-061]

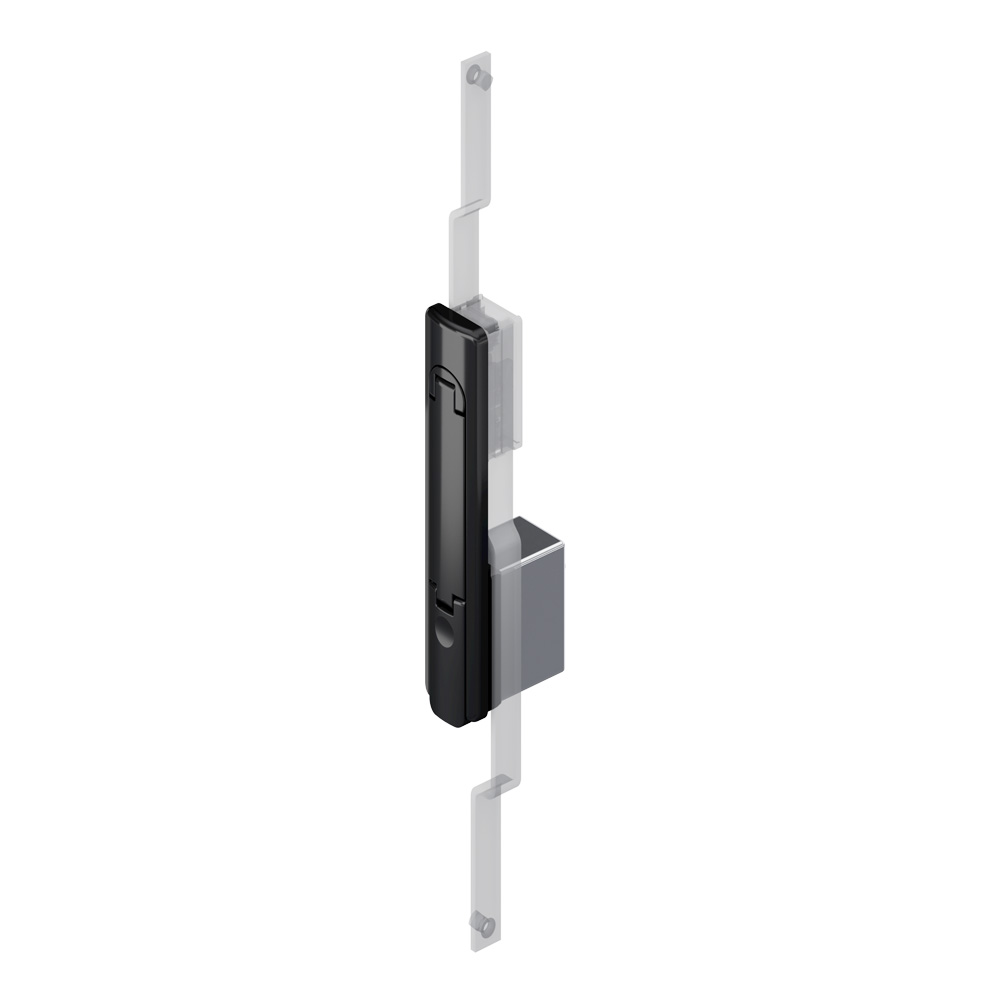

NT Schwenkhebel FS PrC

ICON_TUERANSCHLAG_LR

ICON_PZ_DIN_18252

ICON_FLACHSTANGE

ICON_CUTOUT_PR_C

ICON_DIRAK_GEERDET

Vorteile

Geringe Spaltmaße.
Griff federgestützt, bleibt in Öffnungsstellung stehen.
Durch das flache Design kann er nicht als Kletterhilfe benutzt werden.
IP65 nach DIN EN 60529.
Rechts / links einsetzbar.
Dauermagnet hält die Zylinderabdeckung geschlossen.
Erdung durch Erdungsfeder (optional).

Werkstoffe

Griff, Hebelhaken: AISI 304
Mulde, Kappe, Schließmittelträger: GDZn
Kappendichtung und O-Ring: NBR

Anmerkungen

(S) Türstärke 1,5 - 2,5mm

Senkschraube M5x16, zur Befestigung des Zylinders, im Lieferumfang enthalten.
Wechseleinsätze für andere Schließmittel auf Anfrage.
Profil-Halbzylinder und deren Montage müssen separat bestellt werden.

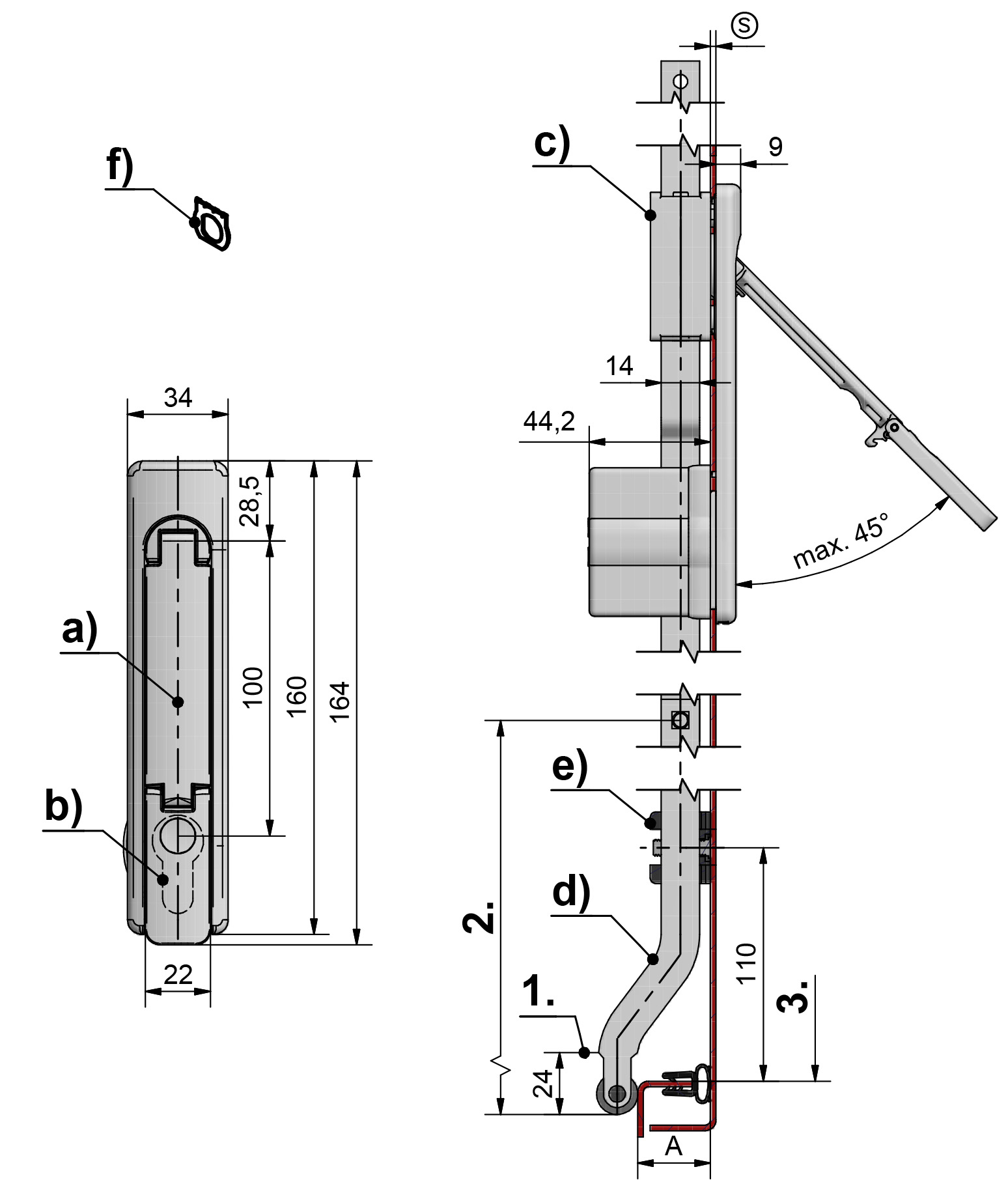

1. Hub 24mm
2. Länge L
3. Lichte Höhe

Verfügbare Ausführungen

Schwenkhebel für PHZ

Produktnummer

Verschlussart

Oberfläche

Liefereinheit

307-9359.02-00000

Zugehörige Produkte

Montageoptionen

dirak_shop_montageoptionen_v1

207-0016.00-00000 Montage der Betätigungen / Profil-Halbzylinder

Zubehöre

b)

211-9003.00-00000 DIRAK Profilhalbzylinder, DIN 18252, 8 x 45° verstellbar, gleichschließend

b)

211-9004.00-00000 DIRAK Profilhalbzylinder, DIN 18252, 8 x 45° verstellbar, verschiedenschließend

f)

3-011 Erdungsfeder Edelstahl

c)

3-130 Stangenschloss FS PrC

c)

3-132.02 Stangenschloss RS PrC

e)

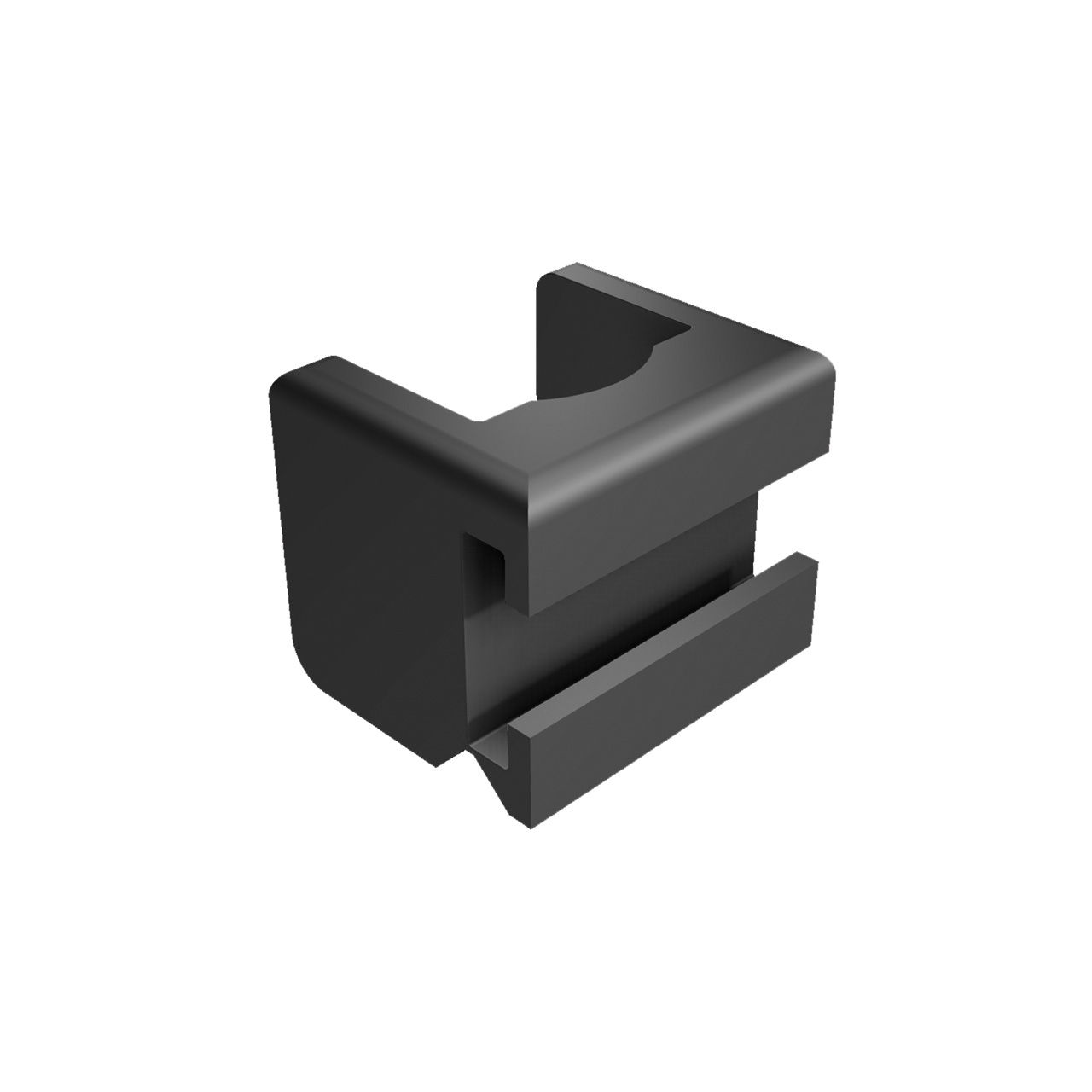

3-910 Stangenführung FS 23mm

e)

3-911 Stangenführung FS 23mm
