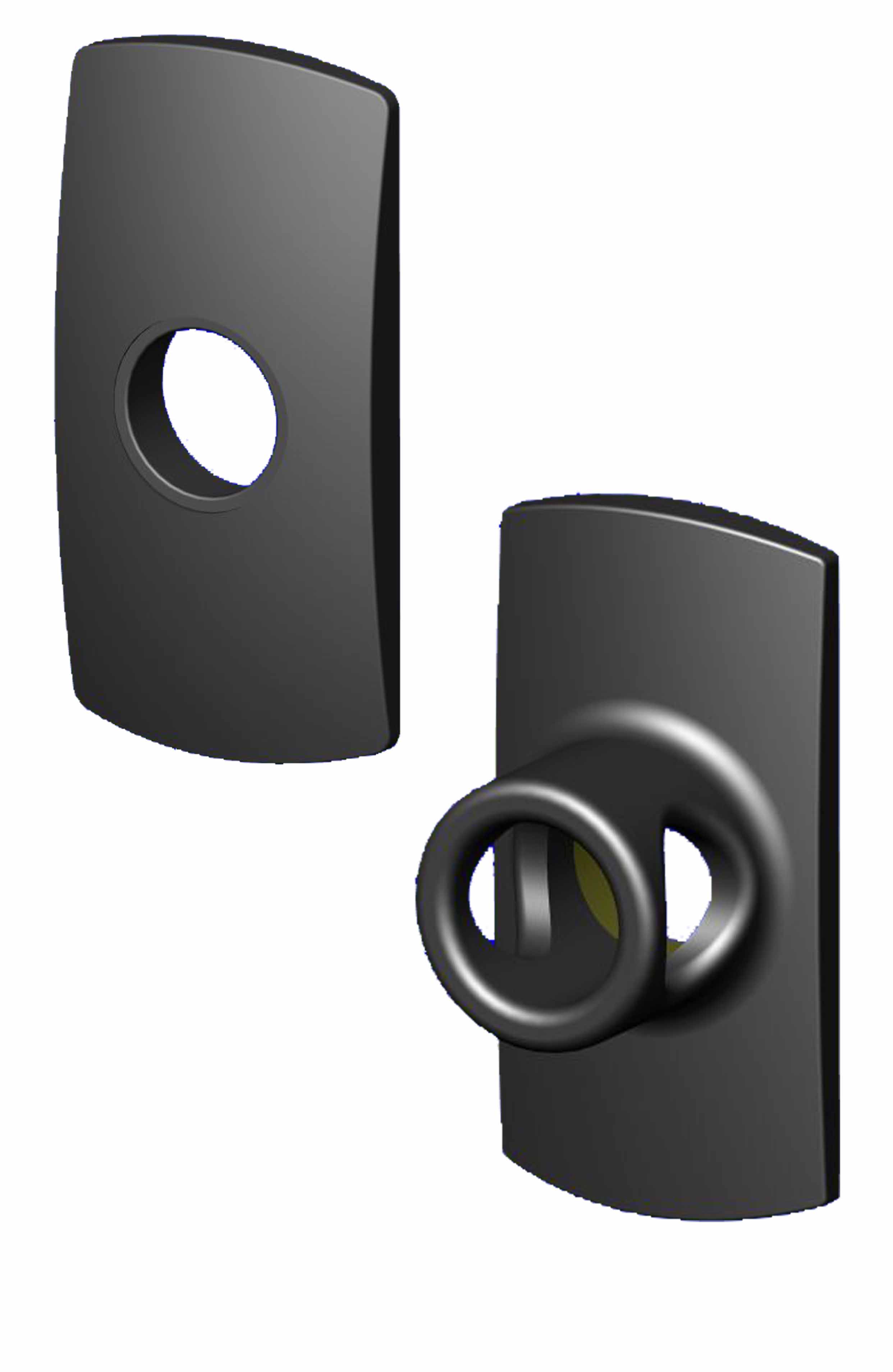

Schlüsselschild für Stangenschloss PrA

ICON_IP65
ICON_ROHS
ICON_FLACHSTANGE
ICON_CUTOUT_PR_A
ICON_DIRAK_GEERDET
3_135
E_3-135
3_135
E_3-135

Vorteile

  • Passend zum Stangenschloss mit Einbauöffnung A, B und C.
  • Das Schlüsselschild PrA kann durch Erweiterungen auch für die Einbauöffnungen PrB und PrC genutzt werden.
  • PA Variante für Betätigung, GDZn Variante für Betätigung und Vorhangschloss.
  • IP65 nach DIN EN 60529 (In Verbindung mit Erweiterungen IP54).
  • Erdung durch Erdungsfeder (optional).
  • Schlüsselschild wird mit dem Stangenschloss in der Einbauöffnung verschraubt.

Werkstoffe

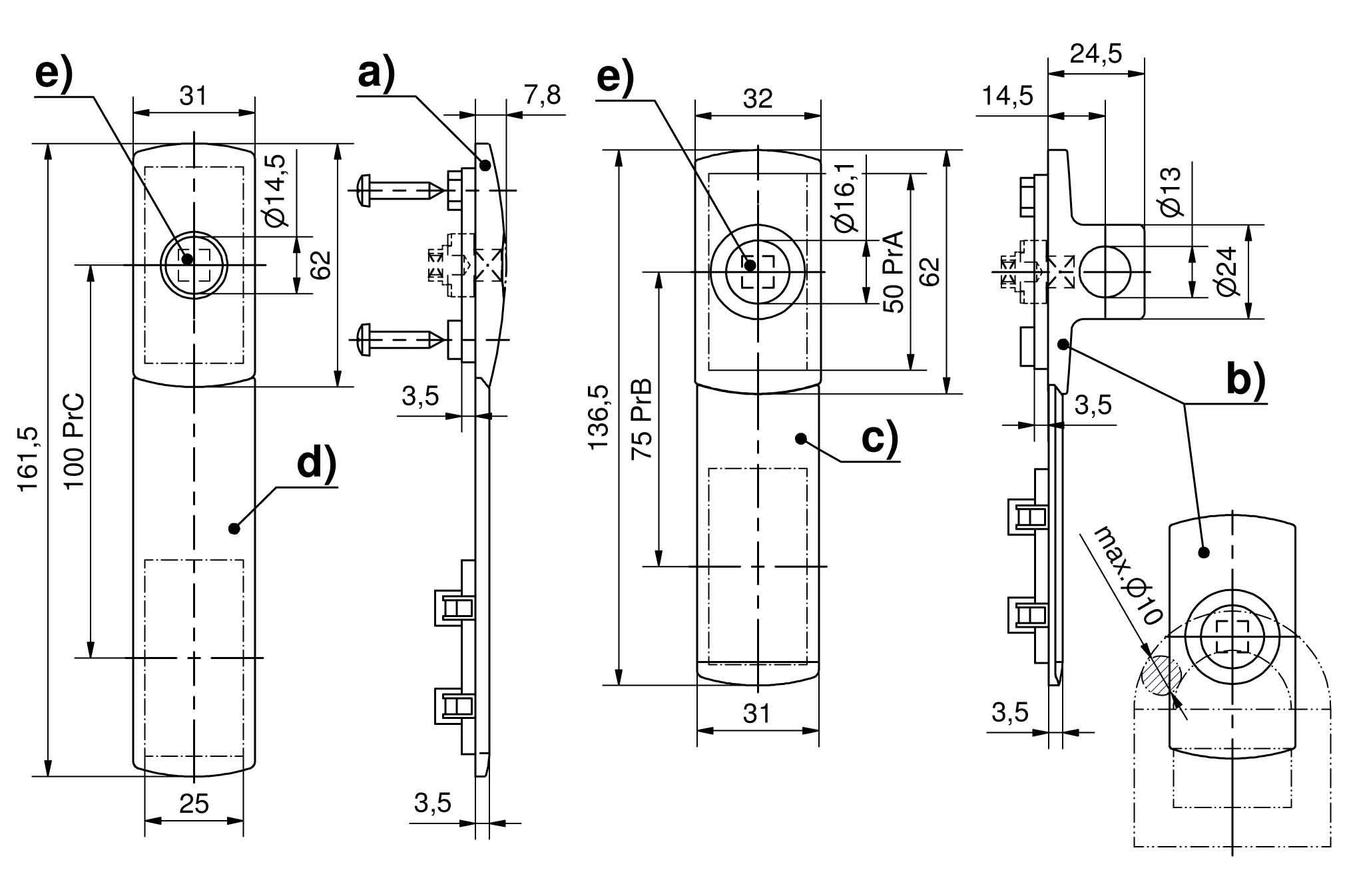

a)
  • Schlüsselschild: PA, schwarz
b)
  • Schlüsselschild für Vorhangschloss: GDZn, schwarz

Anmerkungen

Türstärke 1,5 - 2,5mm

b) Durchmesser des Vorhangschlossbügels max. Ø10 mm.

Gewählte Ausführung

Produktnummer 208-9312.00-00000
Liefereinheit: 1 Stck
Material: GDZn
Befestigungsart: anschraubbar
Name: Schlüsselschild für Vorhangschloss
CAD Modell
Auswahl aufheben Produktdatenblatt

Zugehörige Produkte

Zubehöre



Produktnummer
Name

c)
208-0523.03-00000
Erweiterung für Einbauöffnung B
Details
Name:
Erweiterung für Einbauöffnung B
Montageart:
werkzeuglos
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
208-0522.03-00000
Erweiterung für Einbauöffnung C
Details
Name:
Erweiterung für Einbauöffnung C
Montageart:
werkzeuglos
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
3-101
Schlüsselschilder
Übersicht in neuem Tab öffnen
e)
208-9301.00-00000
Schlüsselschild für Drei- und Vierkant sowie Daimler Benz
Details
Name:
Schlüsselschild für Drei- und Vierkant sowie Daimler Benz
Einbauöffnung:
PrA
Montageart:
verschraubt
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9302.00-00000
Schlüsselschild für Doppelbart
Details
Name:
Schlüsselschild für Doppelbart
Einbauöffnung:
PrA
Montageart:
verschraubt
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9501.00-00000
Schlüsselschild für Drei- und Vierkant sowie Daimler Benz
Details
Name:
Schlüsselschild für Drei- und Vierkant sowie Daimler Benz
Einbauöffnung:
PrC
Montageart:
verschraubt mit Haken
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9502.00-00000
Schlüsselschild für Doppelbart
Details
Name:
Schlüsselschild für Doppelbart
Einbauöffnung:
PrC
Montageart:
verschraubt mit Haken
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9503.00-00000
Schlüsselschild für FIAT Betätigung
Details
Name:
Schlüsselschild für FIAT Betätigung
Einbauöffnung:
PrC
Montageart:
verschraubt mit Haken
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9201.00-00000
Betätigung Vierkant 6mm
Details
Betätigung:
Vierkant 6mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9202.00-00000
Betätigung Vierkant 7mm
Details
Betätigung:
Vierkant 7mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9203.00-00000
Betätigung Vierkant 8mm
Details
Betätigung:
Vierkant 8mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9204.00-00000
Betätigung Dreikant 7mm
Details
Betätigung:
Dreikant 7mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9205.00-00000
Betätigung Dreikant 8mm
Details
Betätigung:
Dreikant 8mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9217.00-00000
Betätigung Dreikant 6,5mm CNOMO
Details
Betätigung:
Dreikant 6,5mm CNOMO
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9210.00-00000
Betätigung Doppelbart 3mm Dorn
Details
Betätigung:
Doppelbart 3mm Dorn
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9207.00-00000
Betätigung Doppelbart 5mm Dorn
Details
Betätigung:
Doppelbart 5mm Dorn
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9206.00-00000
Betätigung Doppelbart 3mm mit Edelstahldorn
Details
Betätigung:
Doppelbart 3mm mit Edelstahldorn
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9212.00-00000
Betätigung Innenvierkant 6mm
Details
Betätigung:
Innenvierkant 6mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9208.00-00000
Betätigung Daimler Benz Dorn
Details
Betätigung:
Daimler Benz Ausführung
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9209.00-00000
Betätigung Fiat Ausführung
Details
Betätigung:
FIAT Ausführung
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
209-4003.00-00000
O-Ring
Details
Verwendung:
für Schlüsselschild
Abmessung:
38 x 2
Material:
NBR
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
3-100
Stangenschloss RS/FS PrA
Übersicht in neuem Tab öffnen
208-9001.00-00000
Stangenschloss 135°, GDZn
Details
Schwenkweg:
135°
Ausführung:
für Betätigungen
Hub:
24 mm
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
208-9008.00-00000
Stangenschloss 180°, GDZn
Details
Schwenkweg:
180°
Ausführung:
für Betätigungen
Hub:
31,4 mm
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
208-9013.00-00000
Stangenschloss 135°, GDZn
Details
Schwenkweg:
135°
Ausführung:
für Betätigungen, ohne Stange
Hub:
-
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
208-9014.00-00000
Stangenschloss 135°, GDZn
Details
Schwenkweg:
135°
Ausführung:
für Betätigungen, mit einer Stange
Hub:
24 mm
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
208-9051.00-00000
Stangenschloss 135°, PA
Details
Schwenkweg:
135°
Ausführung:
für Betätigungen
Hub:
24 mm
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
208-9058.00-00000
Stangenschloss 180°, PA
Details
Schwenkweg:
180°
Ausführung:
für Betätigungen
Hub:
31,4 mm
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
208-9063.00-00000
Stangenschloss 135°, PA
Details
Schwenkweg:
135°
Ausführung:
für Betätigungen, ohne Stange
Hub:
-
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
208-9064.00-00000
Stangenschloss 135°, PA
Details
Schwenkweg:
135°
Ausführung:
für Betätigungen, mit einer Stange
Hub:
24 mm
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
3-011
Erdungsfeder Edelstahl
Übersicht in neuem Tab öffnen
208-1206.93-00000
Erdungsfeder Edelstahl
Details
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen

Funktionserweiterung



Produktnummer
Name

3-011
Erdungsfeder Edelstahl
Übersicht in neuem Tab öffnen
208-1206.93-00000
Erdungsfeder Edelstahl
Details
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
209-4003.00-00000
O-Ring
Details
Verwendung:
für Schlüsselschild
Abmessung:
38 x 2
Material:
NBR
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen

Produktkonfiguration

Gewählte Ausführung

Produktnummer 208-9312.00-00000
Liefereinheit: 1 Stck
Material: GDZn
Befestigungsart: anschraubbar
Name: Schlüsselschild für Vorhangschloss

Gewählte Zusatzprodukte

[keine]
