[7-060]

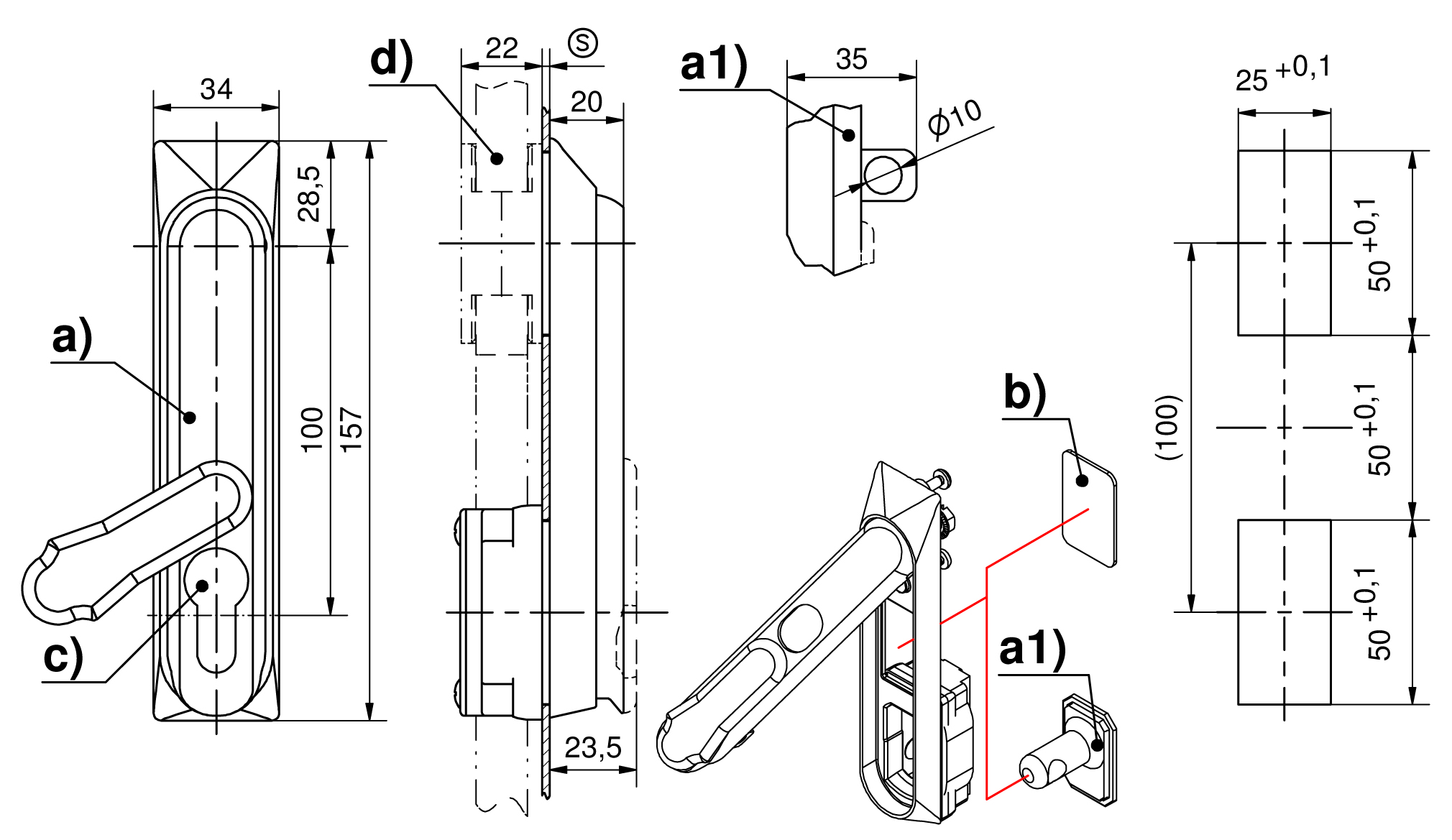

Schwenkhebel FS PrC Edelstahl für PHZ

ICON_IP65
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_PZ_DIN_18252
ICON_FLACHSTANGE
ICON_EDELSTAHL
ICON_CUTOUT_PR_C
ICON_DIRAK_GEERDET
7_065
E_7-060
7_065
E_7-060

Vorteile

  • Schwenkhebel für Profil-Halbzylinder nach DIN 18252.
  • IP65 gemäß DIN EN 60529 für den Einbau innerhalb des Dichtungsbereiches von Gehäusen.
  • Der Vorhangschlossbolzen wird von hinten in den Ausschnitt der Mulde eingelegt. Nach Montage in der Mulde ist der Vorhangeschlossbolzen nicht mehr demontierbar.
  • Bei Bedarf kann der Ausschnitt in der Mulde durch ein Abdeckblech verschlossen werden.

Werkstoffe

  • Schwenkhebel, Mulde, Lagerstück, Zylinder-Abdeckungund Vorhangschlossbolzen: AISI 316
  • Abdeckblech: AISI 304
  • Gelenkdorn: AISI 303
  • Kappe: PA, schwarz

Anmerkungen

(S) Türstärke 1,5 - 2,5mm

Schwenkhebel passend zum Stangenschloss siehe Produkt-System 7-040 für Einbauöffnung PrC 50x25mm.

Profilhalbzylinder und deren Montage müssen separat bestellt werden.

Gewählte Ausführung

Produktnummer 207-9293.00-00000
Liefereinheit: 1 Stck
Montageart: anschraubbar
Vorhangschloss: -
Zylinderabdeckung: Ja
CAD Modell
Auswahl aufheben Produktdatenblatt

Zugehörige Produkte

Montageoptionen



Produktnummer
Name

207-0016.00-00000
Montage der Betätigungen / Profil-Halbzylinder
Details
Name:
Montage der Betätigungen / Profil-Halbzylinder
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen

Zubehöre



Produktnummer
Name

b)
207-2506.80-00000
Abdeckblech für Ausschnitt
Details
Name:
Abdeckblech für Ausschnitt
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
2-140
Profil-Halbzylinder DIN 18252
Übersicht in neuem Tab öffnen
c)
211-9003.00-00000
DIRAK Profilhalbzylinder, DIN 18252, 8 x 45° verstellbar, gleichschließend
Details
Verschlussart:
gleichschließend
selbsteinrastend:
Nein
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9004.00-00000
DIRAK Profilhalbzylinder, DIN 18252, 8 x 45° verstellbar, verschiedenschließend
Details
Verschlussart:
verschiedenschließend
selbsteinrastend:
Nein
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9101.00-00000
verschiedenschließend
Details
Verschlussart:
verschiedenschließend
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9102.00-00000
gleichschließend DIRAK 1333
Details
Verschlussart:
gleichschließend DIRAK 1333
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
511-9102.00-00000
gleichschließend DS200
Details
Verschlussart:
gleichschließend DS200
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9301.00-00000
verschiedenschließend, 90°
Details
Verschlussart:
verschiedenschließend
Schließweg:
90°
selbsteinrastend:
Nein
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9302.00-00000
gleichschließend DIRAK 1333, 90°
Details
Verschlussart:
gleichschließend DIRAK 1333
Schließweg:
90°
selbsteinrastend:
Nein
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
511-9302.00-00000
gleichschließend DS200, 90°
Details
Verschlussart:
gleichschließend DS200
Schließweg:
90°
selbsteinrastend:
Nein
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9113.00-00000
Schnapp-Profil-Halbzylinder, gleichschließend DIRAK 1333
Details
Verschlussart:
gleichschließend DIRAK 1333
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9115.00-00000
Schnapp-Profil-Halbzylinder, verschiedenschließend
Details
Verschlussart:
verschiedenschließend (Wendeschlüssel)
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9202.00-00000
Betätigung Vierkant 6mm
Details
Betätigung:
Vierkant 6mm
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9203.00-00000
Betätigung Vierkant 7mm
Details
Betätigung:
Vierkant 7mm
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9204.00-00000
Betätigung Vierkant 8mm
Details
Betätigung:
Vierkant 8mm
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9205.00-00000
Betätigung Vierkant 8mm, geschlitzt
Details
Betätigung:
Vierkant 8mm, geschlitzt
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9206.00-00000
Betätigung Dreikant 7mm
Details
Betätigung:
Dreikant 7mm
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9207.00-00000
Betätigung Dreikant 8mm
Details
Betätigung:
Dreikant 8mm
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9208.00-00000
Betätigung Doppelbart 3mm Dorn
Details
Betätigung:
Doppelbart 3mm Dorn
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9209.00-00000
Betätigung Doppelbart 5mm Dorn
Details
Betätigung:
Doppelbart 5mm Dorn
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9210.00-00000
Betätigung Dreikant 6,5mm CNOMO
Details
Betätigung:
Dreikant 6,5mm CNOMO
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9211.00-00000
Betätigung Innensechskant SW 10mm
Details
Betätigung:
Innensechskant SW 10mm
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9212.00-00000
Betätigung Schlitz 2x4mm
Details
Betätigung:
Schlitz 2x4mm
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9213.00-00000
Betätigung Daimler Benz Dorn
Details
Betätigung:
Daimler Benz Ausführung
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9214.00-00000
Betätigung Kronenkontur
Details
Betätigung:
Kronenkontur
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9215.00-00000
Betätigung Innenvierkant 6mm
Details
Betätigung:
Innenvierkant 6mm
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9216.00-00000
Betätigung Innenvierkant 7mm
Details
Betätigung:
Innenvierkant 7mm
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9217.00-00000
Betätigung Innenvierkant 8mm
Details
Betätigung:
Innenvierkant 8mm
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9218.00-00000
Betätigung Schlitz versenkt
Details
Betätigung:
Schlitz versenkt
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9219.00-00000
Betätigung Halbrund Tschechien
Details
Betätigung:
Halbrund Tschechien
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9220.00-00000
Betätigung Sechskant Belcore 7/16"
Details
Betätigung:
Sechskant Belcore 7/16"
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9235.00-00000
Betätigung konischer Vierkant, 9mm
Details
Betätigung:
konischer Vierkant, 9mm
Schließweg:
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9203.00-00001
Betätigung Vierkant 7mm, 360°
Details
Betätigung:
Vierkant 7mm
Schließweg:
360°
selbsteinrastend:
Nein
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9204.00-00001
Betätigung Vierkant 8mm, 360°
Details
Betätigung:
Vierkant 8mm
Schließweg:
360°
selbsteinrastend:
Nein
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9206.00-00001
Betätigung Dreikant 7mm, 360°
Details
Betätigung:
Dreikant 7mm
Schließweg:
360°
selbsteinrastend:
Nein
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9207.00-00001
Betätigung Dreikant 8mm, 360°
Details
Betätigung:
Dreikant 8mm
Schließweg:
360°
selbsteinrastend:
Nein
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9208.00-00001
Betätigung Doppelbart 3mm Dorn, 360°
Details
Betätigung:
Doppelbart 3mm Dorn
Schließweg:
360°
selbsteinrastend:
Nein
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9209.00-00001
Betätigung Doppelbart 5mm Dorn, 360°
Details
Betätigung:
Doppelbart 5mm Dorn
Schließweg:
360°
selbsteinrastend:
Nein
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9212.00-00001
Betätigung Schlitz 2x4mm, 360°
Details
Betätigung:
Schlitz 2x4mm
Schließweg:
360°
selbsteinrastend:
Nein
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-8057.00-00000
Betätigung konischer Vierkant 9mm, 360°
Details
Betätigung:
konischer Vierkant, 9mm
Schließweg:
360°
selbsteinrastend:
Nein
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9106.00-00000
Profil-Halbzylinder mit Radialstift-Zylinder verschiedenschließend
Details
Verriegelung:
Druckknopf
Verschlussart:
verschiedenschließend
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9107.00-00000
Profil-Halbzylinder mit Radialstift-Zylinder, gleichschließend DIRAK D0205
Details
Verriegelung:
Druckknopf
Verschlussart:
gleichschließend DIRAK D0205
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9244.00-00000
Sicherheitsbetätigung Dreikant 8mm mit frei drehbarem Vorderteil
Details
Betätigung:
Sicherheitsbetätigung Dreikant 8mm mit frei drehbarem Vorderteil
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-0401.03-00000
Blindstopfen ohne Kugelschnäpper
Details
Name:
Blindstopfen ohne Kugelschnäpper
selbsteinrastend:
Nein
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9201.00-00000
Blindstopfen mit Kugelschnäpper
Details
Name:
Blindstopfen mit Kugelschnäpper
selbsteinrastend:
Ja
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
7-069
Profil-Halbzylinder Edelstahl
Übersicht in neuem Tab öffnen
c)
211-9226.00-00000
Vierkant 6mm
Details
Betätigung:
Vierkant 6mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9227.00-00000
Vierkant 7mm
Details
Betätigung:
Vierkant 7mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9228.00-00000
Vierkant 8mm
Details
Betätigung:
Vierkant 8mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9229.00-00000
Dreikant 7mm
Details
Betätigung:
Dreikant 7mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9230.00-00000
Dreikant 8mm
Details
Betätigung:
Dreikant 8mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9231.00-00000
Doppelbart 3mm Dorn
Details
Betätigung:
Doppelbart 3mm Dorn
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9232.00-00000
Doppelbart 5mm Dorn
Details
Betätigung:
Doppelbart 5mm Dorn
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9233.00-00000
Schlitz 2x4mm
Details
Betätigung:
Schlitz 2x4mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9242.00-00000
Sicherheitsbetätigung Dreikant 8mm mit frei drehbarem Vorderteil
Details
Betätigung:
Sicherheitsbetätigung Dreikant 8mm mit frei drehbarem Vorderteil
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
211-9238.00-00000
Konischer Vierkant, 9mm
Details
Betätigung:
konischer Vierkant, 9mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
7-040
Stangenschloss FS PrC Edelstahl
Übersicht in neuem Tab öffnen
d)
208-9024.00-00000
Stangenschloss
Details
Stangenbefestigung:
Sicherungsring
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen

Produktkonfiguration

Gewählte Ausführung

Produktnummer 207-9293.00-00000
Liefereinheit: 1 Stck
Montageart: anschraubbar
Vorhangschloss: -
Zylinderabdeckung: Ja

Gewählte Zusatzprodukte

[keine]
Kontakt linkedIn Youtube
Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ...
