[7-064]

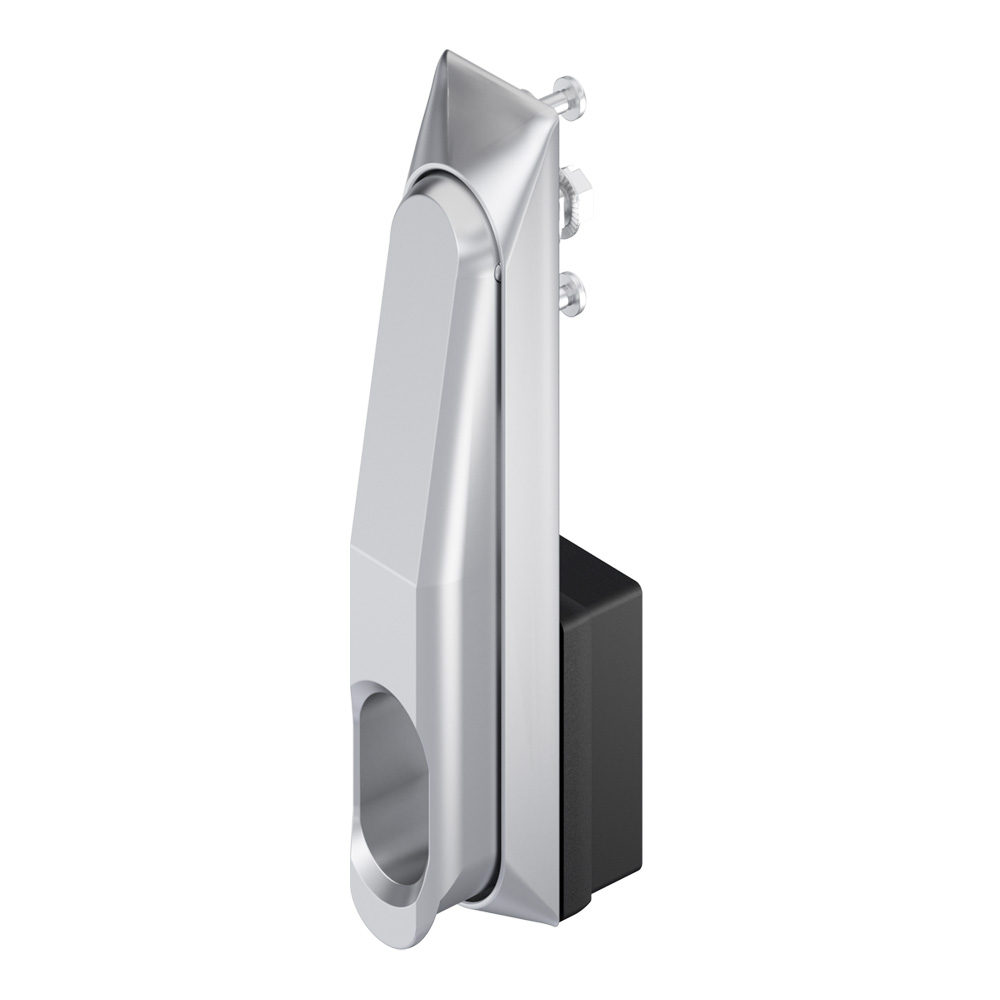

Schwenkhebel FS PrC für Assa-Abloy Zylinder Edelstahl

Vorteile

Schwenkhebel mit Langloch für Assa-Abloy Zylinder.
Für den Einbau von 5-Stiftzylinder (Gehäuselänge 26mm) oder 7-Stiftzylinder (Gehäuselänge 31mm) geeignet.
Montagematerial (b1, b2) je Zylindergehäuselänge im Lieferumfang enthalten.
Rüttel- und vibrationssicher nach DIN EN 61373.
IP66 nach DIN EN 60529.
Rechts / links einsetzbar.
Erdung durch Erdungsfeder (optional).

Werkstoffe

Schwenkhebel, Mulde: AISI 316
Gelenkdorn: AISI 303
Kappe: PA, schwarz

Anmerkungen

Assa-Abloy Zylinder nicht im Lieferumfang enthalten.

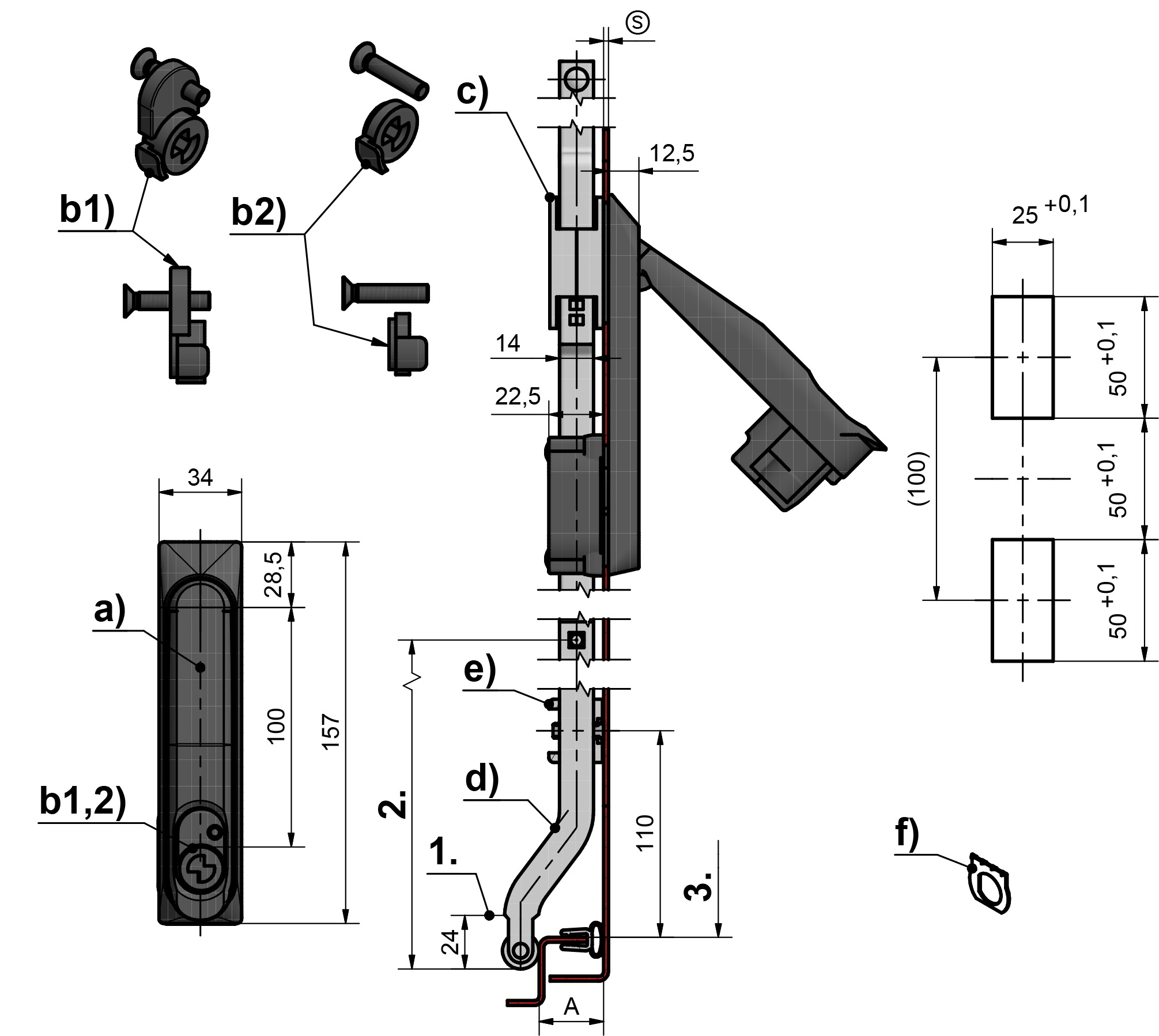

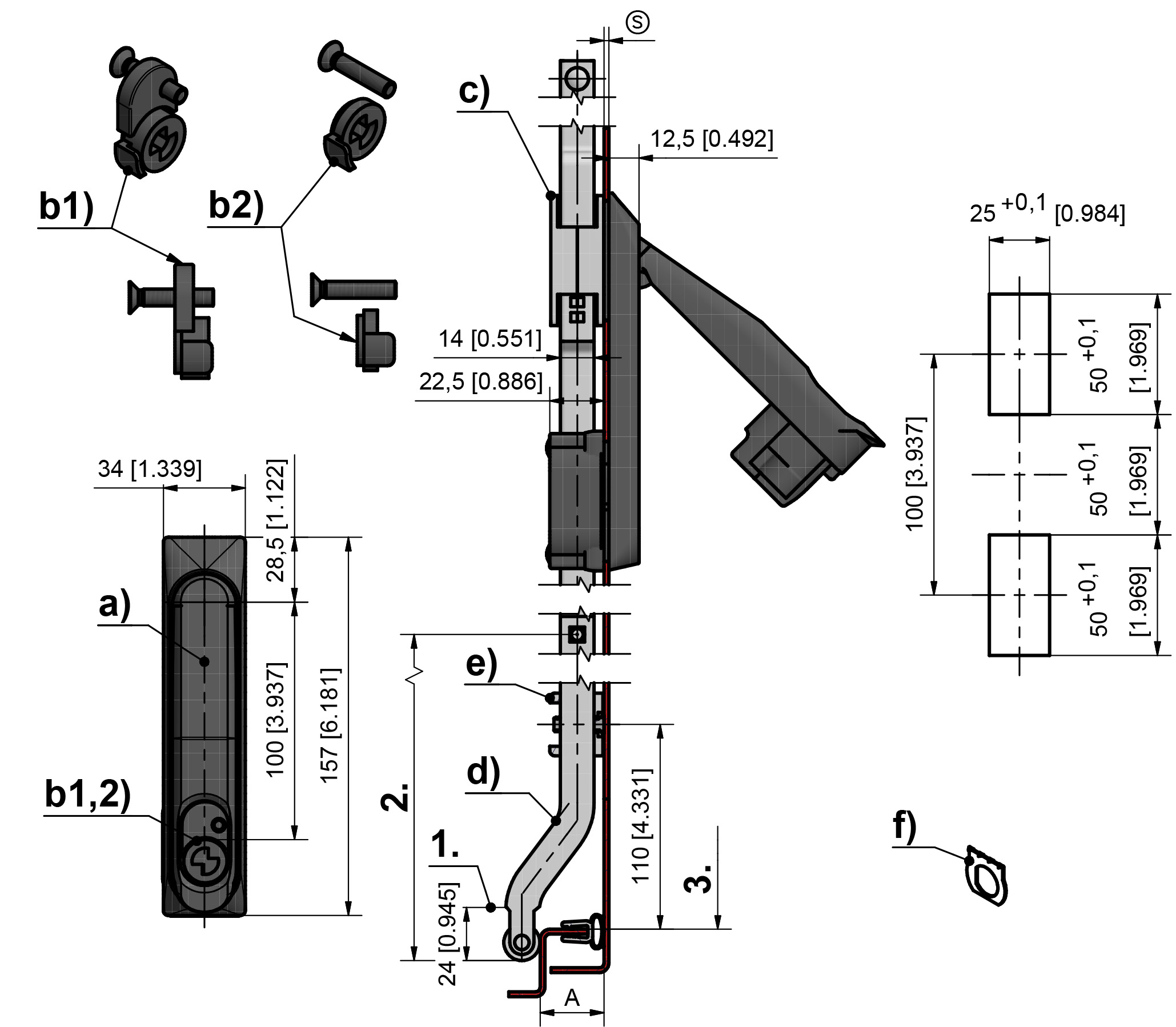

1. Hub 24mm
2. Länge L
3. Lichte Höhe

Gewählte Ausführung

Produktnummer	207-9164.00-00000
Liefereinheit:	1 Stck.
Montageart:	anschraubbar

Zugehörige Produkte

Zubehör

Produktnummer

Name

c)

7-040

Stangenschloss FS PrC Edelstahl

c)

208-9024.00-00000

Stangenschloss

d)

3-160

Flachstange FS mit Auflaufrollen

d)

208-9701.00-01000

Flachstange, fixe Länge

d)

208-9733.00-Lxxmm

Flachstange, variable Länge

d)

208-9701.00-Lxxmm

Flachstange, variable Länge

208-9790.00-00000

Stangenführung Edelstahl, zweiteilig, M6

Funktionserweiterung

Produktnummer

Name

f)

3-011

Erdungsfeder Edelstahl

f)

208-1206.93-00000

Erdungsfeder Edelstahl
