[7-089]

Kompressions-Drehriegel Pr20.1 mit Knebel oder Rundknauf Edelstahl

ICON_CUTOUT_20_1

ICON_DIRAK_GEERDET

ICON_TUERANSCHLAG_LR

Vorteile

Kompression 6mm.
Markierung auf dem Gehäusekopf offen/geschlossen in Form eines Vorhangschlosses, ist farblich unterschieden.
Betätigung mit Sichtfenster.
Rüttel- und vibrationssicher.
IP65/67 nach DIN EN 60529.
Rechte und linke Version.
Erdung durch einseitige Erdungsmutter.
Das H-Maß wird über die Kröpfungen der Zunge variabel gestaltet.
Die Zunge kann über die H-Maß Justierung auf der Vierkant-Gewindestange variabel eingestellt werden.

Werkstoffe

Gehäuse, Betätigung, Rändelrad, Vierkantgewindestange und Erdungsmutter: AISI 316
Mitnehmer: AISI 301

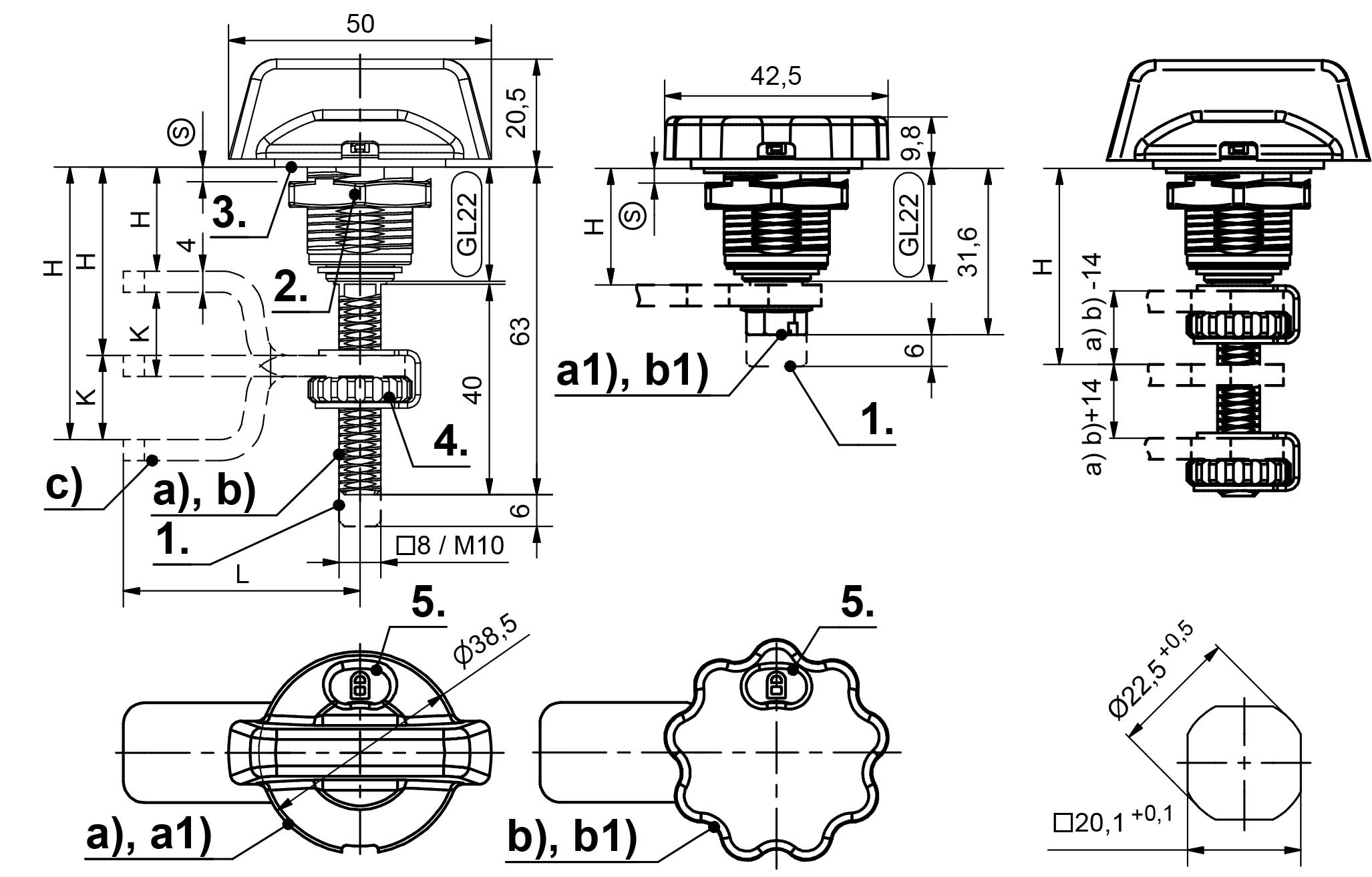

Anmerkungen

(S) Türstärke max. 12mm für GL22

1. Kompression 6mm
2. einseitige Erdungsmutter
3. Flachdichtung
4. Mitnehmer mit Rändelrad
5. Sichtfenster

Verfügbare Ausführungen

Kompressions-Drehriegel, rechte Version, links schließend

Produktnummer

Betätigung

Ausführung

Montageart

Liefereinheit

248-9050.01-00001

248-9048.01-00001

248-9050.01-00002

248-9048.01-00002

Kompressions-Drehriegel, linke Version, rechts schließend

Produktnummer

Betätigung

Ausführung

Montageart

Liefereinheit

248-9050.02-00001

248-9048.02-00001

248-9050.02-00002

248-9048.02-00002

Zugehörige Produkte

Montageoptionen

dirak_shop_montageoptionen_v1

200-0006.00-00000 Montage Zunge 90° zum Knebel ohne O-Ring

dirak_shop_montageoptionen_v1

200-0020.00-00000 Montage Zunge linke Tür

dirak_shop_montageoptionen_v1

200-0021.00-00000 Montage Zunge rechte Tür

Zubehöre

c

7-105.01 Zungen L35/45 Edelstahl
