[7-084]

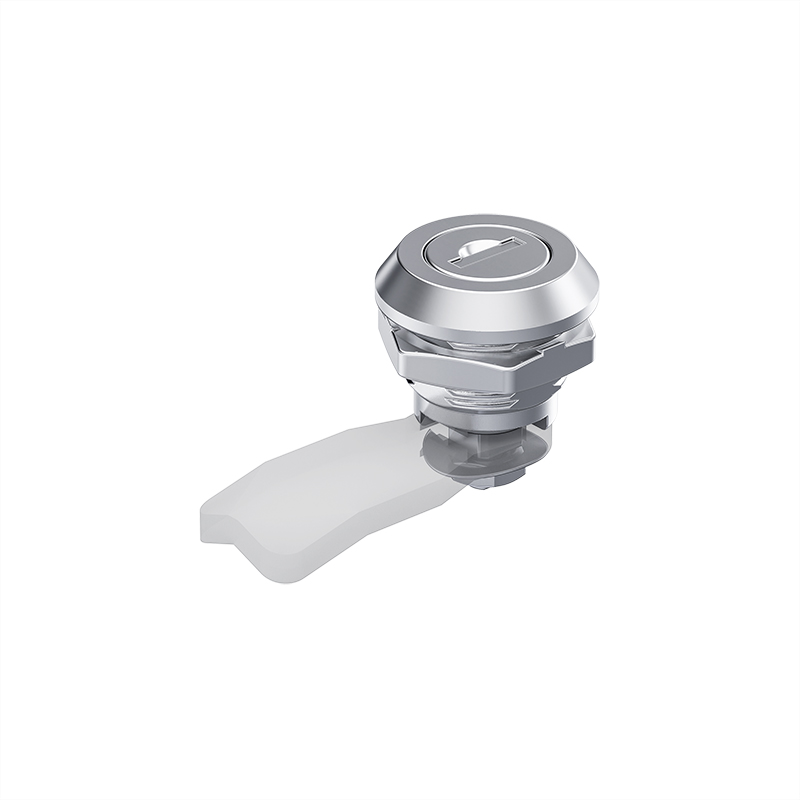

Zylinder-Drehriegel Pr20.1 L18 Edelstahl

ICON_CUTOUT_20_1

ICON_DIRAK_GEERDET

ICON_MUTTER_15Nm

ICON_TUERANSCHLAG_LR

Vorteile

Für Einbauöffnung 20.1.
Erdung durch Erdungsmutter.

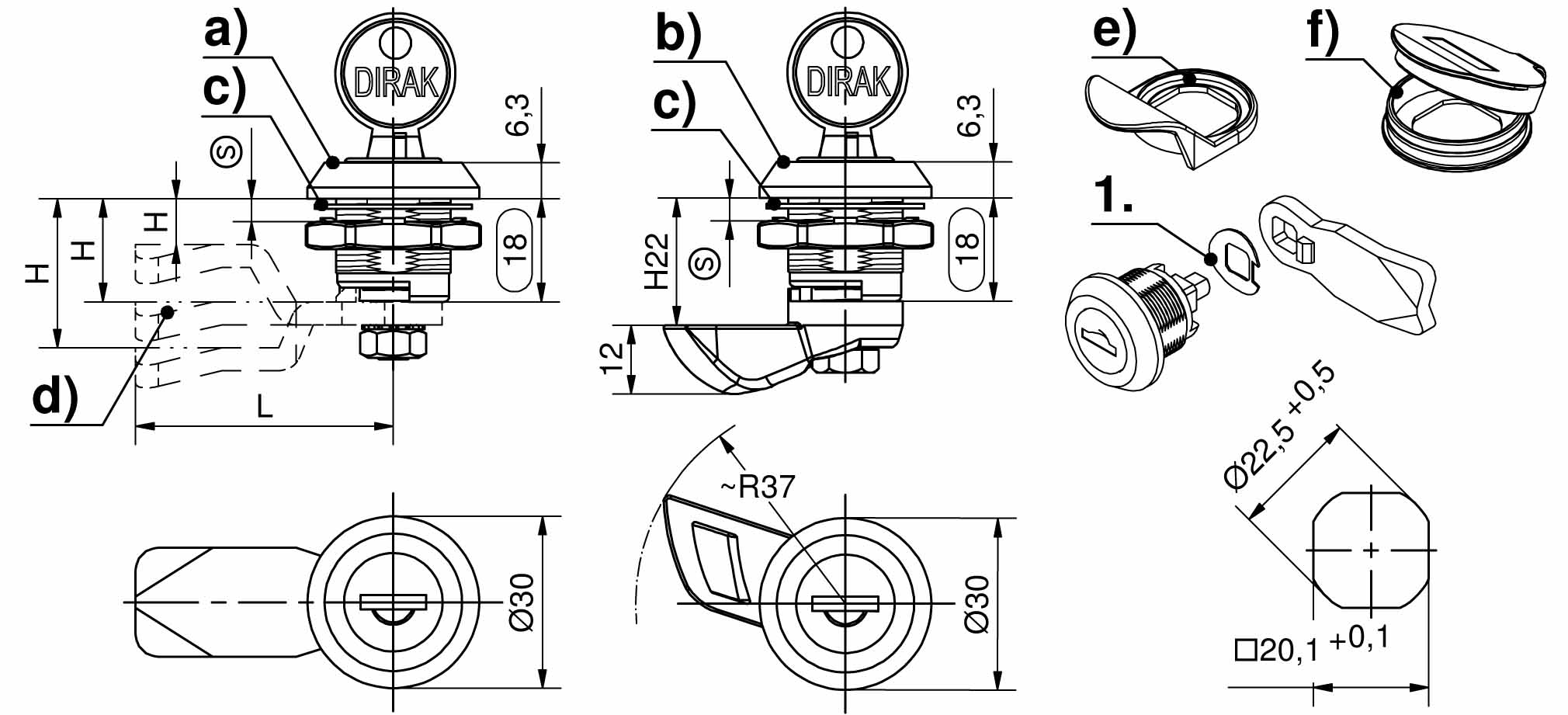

Variante a)
Rechts / links einsetzbar.
Aus Festigkeitsgründen wird die Zunge mit einer Mutter DIN934 gesichert.
Variante b)
Rechte und linke Version.
Um den Freilauf der Fallenzunge zu gewähren, ist diese mit einer Ansatzschraube gesichert.

Werkstoffe

Gehäuse, Adapter, Erdungsmutter und Sechskantmutter: AISI 316
Fächerscheibe: AISI 301
Plättchenzylinder: Edelstahl

Anmerkungen

(S) Türstärke max. 8mm

IP65 nach DIN EN 60529 nur mit Staubkappe möglich, siehe Produkt-System 1-270.

1. Einbaulage der Federscheibe

Verfügbare Ausführungen

Zylinder-Drehriegel

Produktnummer

Verschlussart

Montageart

Liefereinheit

200-9232.00-00000

gleichschließend DIRAK 1333

200-9233.00-00000

verschiedenschließend

Zylinder-Drehriegel mit Fallenzunge

Produktnummer

Verschlussart

Ausführung

Montageart

Liefereinheit

200-9236.00-01333

gleichschließend DIRAK 1333

200-9236.00-99999

verschiedenschließend

200-9237.00-01333

gleichschließend DIRAK 1333

200-9237.00-99999

verschiedenschließend

Zugehörige Produkte

Montageoptionen

dirak_shop_montageoptionen_v1

200-0001.00-00000 Montage Zunge ohne O-Ring

Zubehöre

c)

839-3771_00-00935

200-0901.00-00000 Flachdichtung 20,1mm, Ø 22,5mm

1-103 Gleitschuh für Zunge

f)

1-270 Staubkappen und Dichtungsstopfen Pr20.1

e)

1-270.01 Handhabe für Drehriegel Pr20.1

1-350 Stangenschloss für Drehriegel L18 Pr20.1 RS/FS

d)

7-105 Zungen L35/45 Edelstahl

MLA 1-103 MLA-Türkontakt
