[7-067]

Kompressions-Drehriegel Pr19.1 L22/32 Edelstahl

ICON_DIRAK_GEERDET
ICON_IP65_67
ICON_MUTTER_15Nm
ICON_ROHS
ICON_DIN_61373
ICON_EDELSTAHL
ICON_TUERANSCHLAG_LR
7_067
EN_7-067
7_067
EN_7-067

Vorteile

  • Flache Kopfform.
  • Markierung auf dem Gehäusekopf offen/geschlossen in Form eines Vorhangschlosses, ist farblich unterschieden.
  • Rüttel- und vibrationssicher nach DIN 61373.
  • IP65/67 nach DIN EN 60529.
  • Rechte und linke Version.
  • Erdung durch einseitige Erdungsmutter.

Werkstoffe

  • Gehäuse, Betätigung, Achse und Erdungsmutter: AISI 316
  • Sperrzahnschraube: AISI 304
  • O-Ring, Flachdichtung: NBR, schwarz

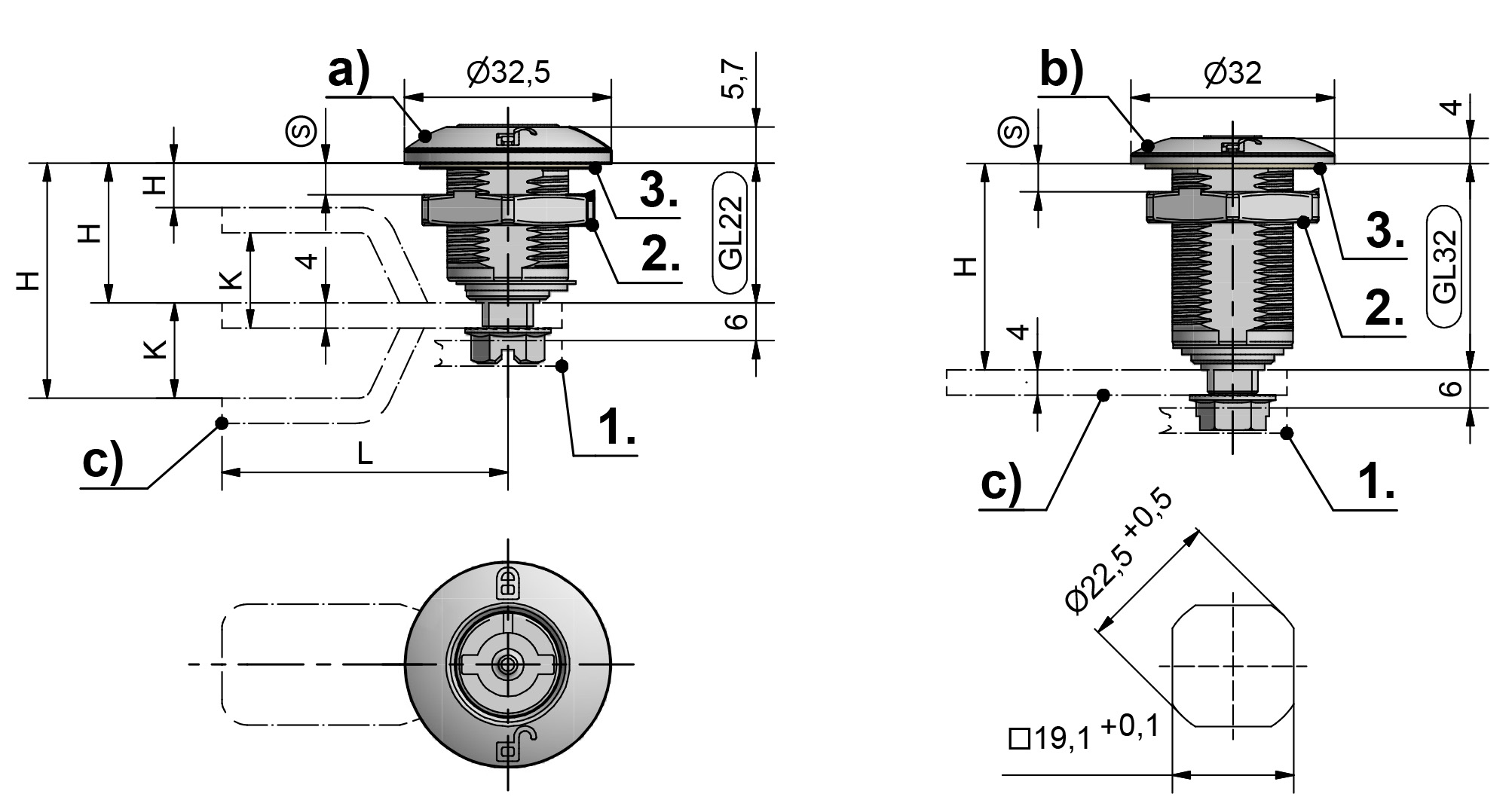

Anmerkungen

Bitte konfigurieren Sie den Drehriegel mit einer Zunge.

1. Kompression 6mm
2. einseitige Erdungsmutter
3. Flachdichtung
Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Kompressions-Drehrigel mit Betätigung, rechte Version, links schließend


Produktnummer
Betätigung
Gehäuselänge
Türstärke (S)
Montageart
Liefereinheit
a)
348-9503.00-03008
Vierkant 8mm
22 mm
0 mm - 12 mm
anschraubbar
1 Stck
a)
348-9503.00-06008
Dreikant 8mm
22 mm
0 mm - 12 mm
anschraubbar
1 Stck
a)
348-9503.00-09003
Doppelbart 3mm Dorn
22 mm
0 mm - 12 mm
anschraubbar
1 Stck
a)
348-9503.00-07007
konischer Vierkant, 9mm
22 mm
0 mm - 12 mm
anschraubbar
1 Stck
b)
348-9502.00-03008
Vierkant 8mm
32 mm
0 mm - 22 mm
anschraubbar
1 Stck
b)
348-9502.00-06008
Dreikant 8mm
32 mm
0 mm - 22 mm
anschraubbar
1 Stck
b)
348-9502.00-09003
Doppelbart 3mm Dorn
32 mm
0 mm - 22 mm
anschraubbar
1 Stck
b)
348-9502.00-07007
konischer Vierkant, 9mm
32 mm
0 mm - 22 mm
anschraubbar
1 Stck

Kompressions-Drehrigel mit Betätigung, linke Version, rechts schließend


Produktnummer
Betätigung
Gehäuselänge
Türstärke (S)
Montageart
Liefereinheit
a)
348-9553.00-03008
Vierkant 8mm
22 mm
0 mm - 12 mm
anschraubbar
1 Stck
a)
348-9553.00-06008
Dreikant 8mm
22 mm
0 mm - 12 mm
anschraubbar
1 Stck
a)
348-9553.00-09003
Doppelbart 3mm Dorn
22 mm
0 mm - 12 mm
anschraubbar
1 Stck
a)
348-9553.00-07007
konischer Vierkant, 9mm
22 mm
0 mm - 12 mm
anschraubbar
1 Stck
b)
348-9552.00-03008
Vierkant 8mm
32 mm
0 mm - 22 mm
anschraubbar
1 Stck
b)
348-9552.00-06008
Dreikant 8mm
32 mm
0 mm - 22 mm
anschraubbar
1 Stck
b)
348-9552.00-09003
Doppelbart 3mm Dorn
32 mm
0 mm - 22 mm
anschraubbar
1 Stck
b)
348-9552.00-07007
konischer Vierkant, 9mm
32 mm
0 mm - 22 mm
anschraubbar
1 Stck
