[1-079]

Kompressions-Drehriegel Pr20.1 L32 mit H-Maß Justierung

Vorteile

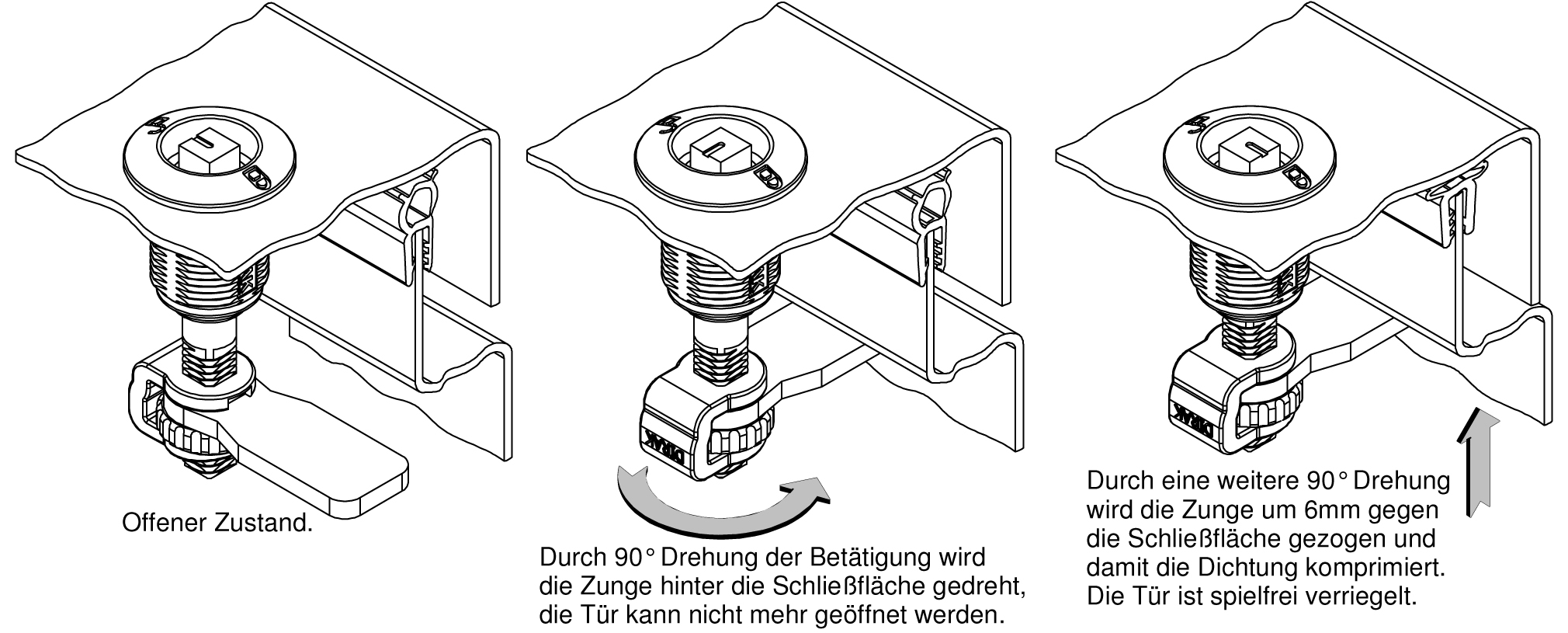

Kompression 6mm.
Flache Kopfform.
Markierung auf dem Gehäusekopf offen/geschlossen in Form eines Vorhängeschlosses, ist farblich unterschieden.
Betätigungen mit farbiger Markierung.
Rüttel- und vibrationssicher nach DIN EN 61373.
IP65/67 nach DIN EN 60529 und IP69K nach DIN 40050.
Rechte und linke Version.
Erdung durch einseitige Erdungsmutter.
Das H-Maß wird über die Kröpfungen der Zungen variabel gestaltet.
Die Zunge kann über die H-Maß Justierung auf der Vierkant-Gewindestange variabel eingestellt werden.

Werkstoffe

Gehäuse, Betätigung: GDZn, verchromt glänzend oder schwarz matt E-coated
Vierkant-Gewindestange, Mutter: Stahl, verzinkt
Erdungsmutter: GDZn, roh
Mitnehmer: PA
Rändelrad: GDZn

Anmerkungen

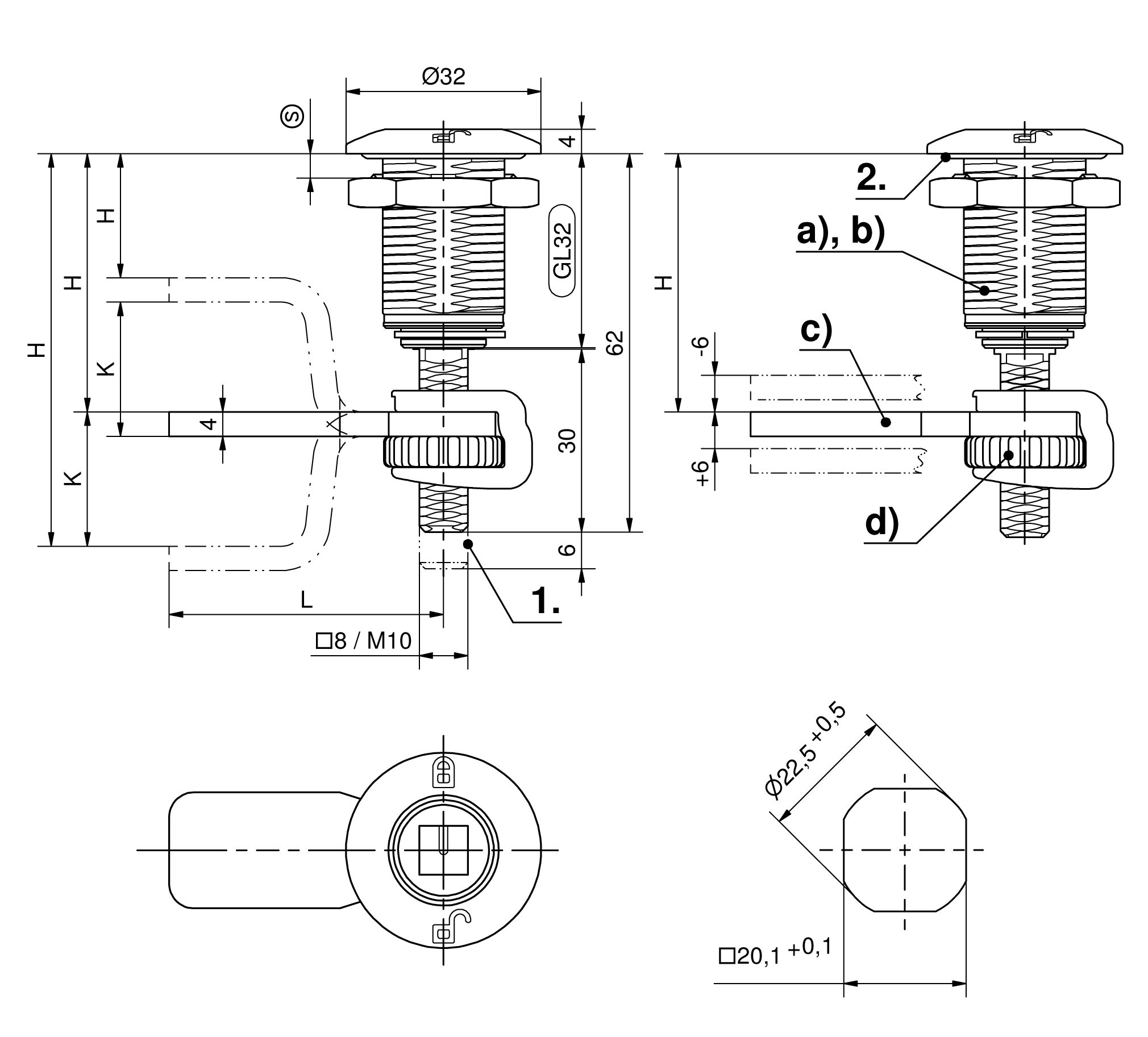

(S) Türstärke max. 22mm

Bitte konfigurieren Sie den Drehriegel mit einer Zunge.

1. Kompression 6mm
2. Geschäumte PUR Dichtung
d) Mitnehmer mit H-Maß Justierung

Variante bei der die Zunge mit Muttern variabel eingestellt werden kann, siehe Website 1-079.01.

Gewählte Ausführung

Produktnummer	248-9802.13-12201
Liefereinheit:	1 Stck
Montageart:	anschraubbar
Oberfläche:	schwarz
Betätigung:	Vierkant 8mm

Produktkonfiguration

Gewählte Ausführung

Produktnummer	248-9802.13-12201
Liefereinheit:	1 Stck
Montageart:	anschraubbar
Oberfläche:	schwarz
Betätigung:	Vierkant 8mm
