[1-078.01]

Kompressions-Drehriegel Pr20.1 L 22

Vorteile

Kompression 6mm.
Flache Kopfform.
Markierung auf dem Gehäusekopf offen/geschlossen in Form eines Vorhangschlosses, ist farblich unterschieden.
Betätigung mit farbiger Markierung. Weitere Varianten auf Anfrage.
Rüttel- und vibrationssicher nach DIN EN 61373.
IP66/67 nach DIN EN 60529.
Erdung durch einseitige Erdungsmutter.
Rechte Version. Weitere Varianten auf Anfrage.
Das H-Maß wird über die Kröpfungen der Zungen variabel gesataltet.

Werkstoffe

Gehäuse, Betätigung: GDZn, schwarz matt gepulvert
Achse, Mutter: Stahl, verzinkt
Erdungsmutter: GDZn, roh

Anmerkungen

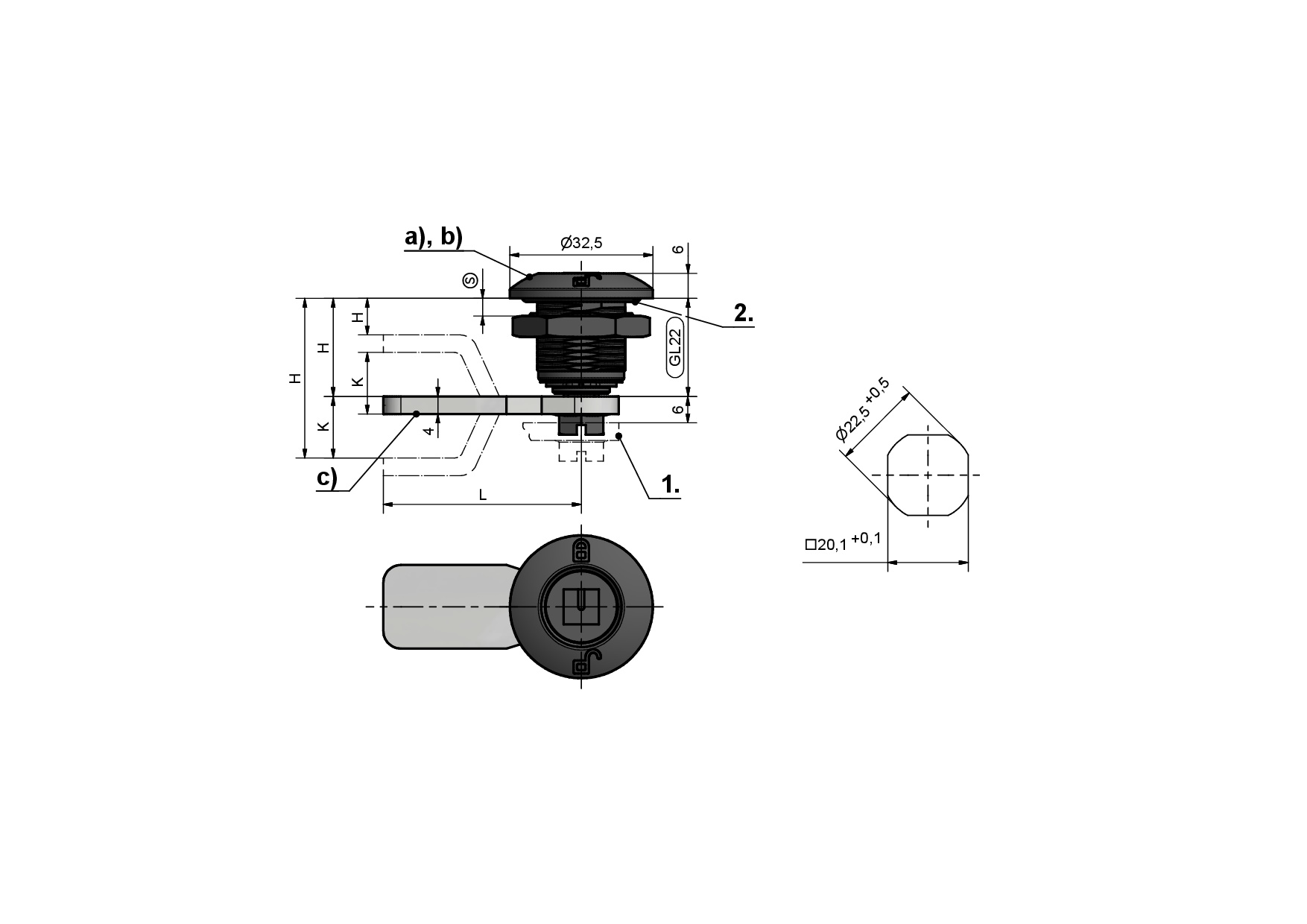

(S) Türstärke max. 12mm

Bitte konfigurieren Sie den Drehriegel mit einer Zunge.
Negativ gekröpfte Zungen können nicht vormontiert eingebaut werden.

1. Kompression 6mm
2. Geschäumte PUR Dichtung

Gewählte Ausführung

Produktnummer	148-9802.04-01201 RH
Liefereinheit:	1 Stck
Montageart:	anschraubbar
Betätigung:	Vierkant 8mm

Zugehörige Produkte

Zubehör

Produktnummer

Name

100-0545.15-00018

Zunge, Kröpfung 18mm

200-4103.00-00000

Staubkappe

200-4601.00-00000

Verdrehschutz, GDZn verzinkt

200-4601.02-00000

Verdrehschutz, GDZn schwarz

204-0501.00-00000

Hohlschlüssel, Vierkant 6mm

200-9127.00-00000

Vierkant 6mm, GDZn schwarz

Montageoptionen

Produktnummer

Name

200-0021.00-00000

Montage Zunge rechte Tür

Produktkonfiguration

Gewählte Ausführung

Produktnummer	148-9802.04-01201 RH
Liefereinheit:	1 Stck
Montageart:	anschraubbar
Betätigung:	Vierkant 8mm
