[7-081.01]

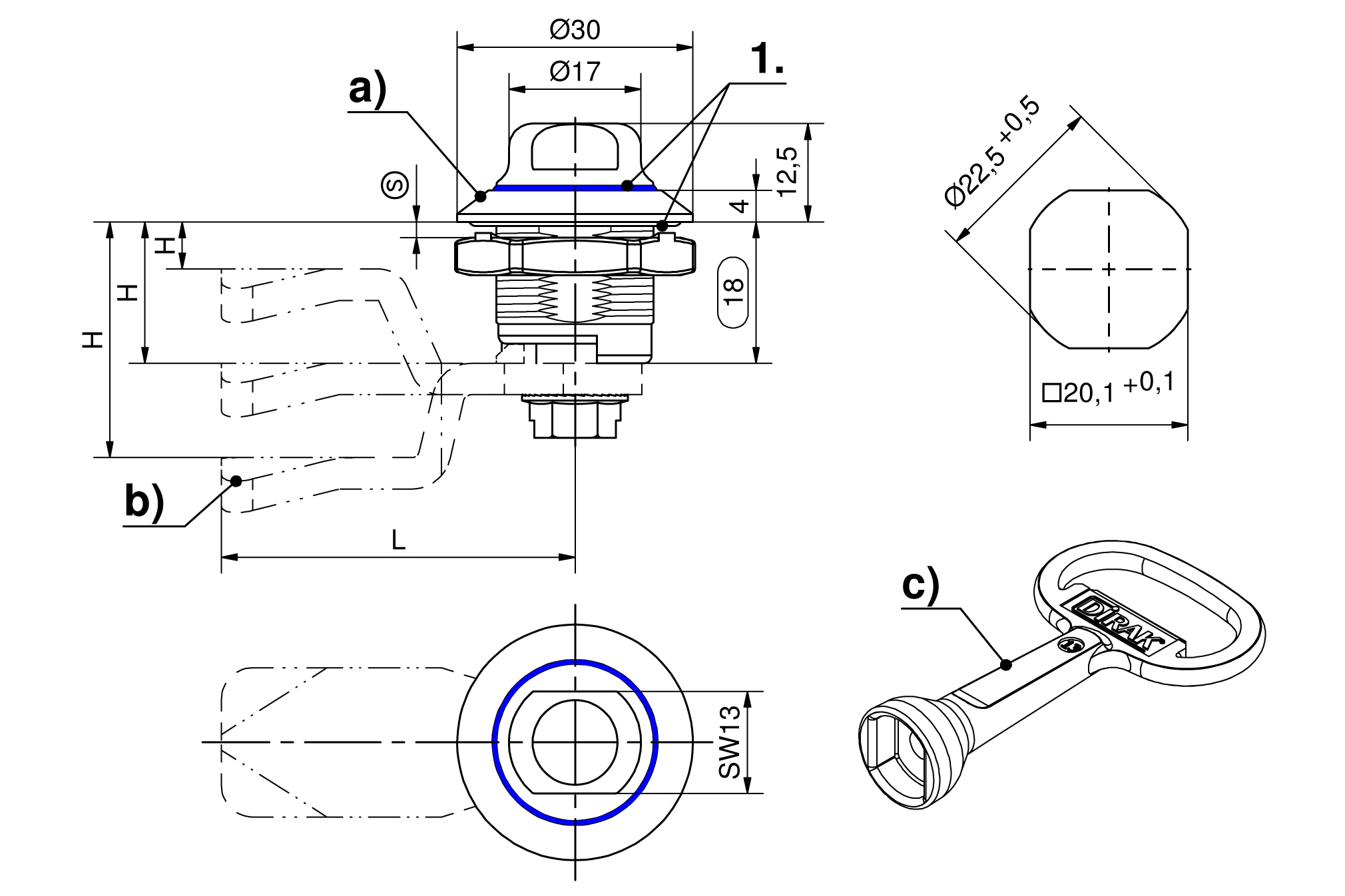

Drehriegel mit Betätigung SW13 Pr20.1 L18 Edelstahl

ICON_CUTOUT_20_1
ICON_DIRAK_GEERDET
ICON_IP65_67
ICON_IP69K
ICON_MUTTER_15Nm
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_EDELSTAHL
7_081_01
E_7-081_01
7_081_01
E_7-081_01

Vorteile

  • Erfüllt Hygieneanforderungen gemäß DIN EN ISO 14159 und DIN EN 1672-2.
  • Leicht zu reinigen.
  • O-Ringe (FDA konform) verhindern das Eindringen von Flüssigkeit und die Entstehung von Verschmutzungen.
  • IP65 / IP67 / IP69K nach DIN EN 60529 / DIN 40050.
  • Rechts / links einsetzbar.
  • Erdung durch Erdungsmutter.

Werkstoffe

  • Gehäuse, Betätigung und Erdungsmutter: AISI 316
  • Sperrzahnschraube: AISI 304
  • O-Ringe: Silikon, FDA konform, rot oder blau

Anmerkungen

(S) Türstärke max. 8mm

Bitte konfigurieren Sie den Drehriegel mit einer Zunge.

1. O-Ringe

Gewählte Ausführung

Produktnummer 100-9508.00-00001
Liefereinheit: 1 Stck
Montageart: anschraubbar
Ausführung: blauer O-Ring
CAD Modell
Auswahl aufheben Produktdatenblatt

Zugehörige Produkte

Zubehöre



Produktnummer
Name

c)
204-0140.39-05010
Hohlschlüssel für SW13
Details
Betätigung:
SW13
Oberfläche:
blau, pulverbeschichtet
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
1-103
Gleitschuh für Zunge
Übersicht in neuem Tab öffnen
200-9622.00-00000
Gleitschuh
Details
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
1-350
Stangenschloss für Drehriegel L18 Pr20.1 RS/FS
Übersicht in neuem Tab öffnen
200-9947.00-00000
Stangenschloss
Details
Stangenbefestigung:
Schnellbefestigung
Montageart:
aufrastbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
7-105
Zungen L35/45 Edelstahl
Übersicht in neuem Tab öffnen
b)
200-0506.00-00000
Zunge L45
Details
H-Maß bei Gl18:
6 mm
H-Maß bei Gl30:
18 mm
H-Maß bei Gl36:
24 mm
H-Maß bei Gl40:
28 mm
H-Maß für Gl50:
38 mm
H-Maß für Gl60:
48 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-0508.00-00000
Zunge L45
Details
H-Maß bei Gl18:
8 mm
H-Maß bei Gl30:
20 mm
H-Maß bei Gl36:
26 mm
H-Maß bei Gl40:
30 mm
H-Maß für Gl50:
40 mm
H-Maß für Gl60:
50 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-0510.00-00000
Zunge L45
Details
H-Maß bei Gl18:
10 mm
H-Maß bei Gl30:
22 mm
H-Maß bei Gl36:
28 mm
H-Maß bei Gl40:
32 mm
H-Maß für Gl50:
42 mm
H-Maß für Gl60:
52 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-0514.00-00000
Zunge L45
Details
H-Maß bei Gl18:
14 mm
H-Maß bei Gl30:
26 mm
H-Maß bei Gl36:
32 mm
H-Maß bei Gl40:
36 mm
H-Maß für Gl50:
46 mm
H-Maß für Gl60:
56 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-0516.00-00000
Zunge L45
Details
H-Maß bei Gl18:
16 mm
H-Maß bei Gl30:
28 mm
H-Maß bei Gl36:
34 mm
H-Maß bei Gl40:
38 mm
H-Maß für Gl50:
48 mm
H-Maß für Gl60:
58 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-0518.00-00000
Zunge L45
Details
H-Maß bei Gl18:
18 mm
H-Maß bei Gl30:
30 mm
H-Maß bei Gl36:
36 mm
H-Maß bei Gl40:
40 mm
H-Maß für Gl50:
50 mm
H-Maß für Gl60:
60 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-0520.00-00000
Zunge L45
Details
H-Maß bei Gl18:
20 mm
H-Maß bei Gl30:
32 mm
H-Maß bei Gl36:
38 mm
H-Maß bei Gl40:
42 mm
H-Maß für Gl50:
52 mm
H-Maß für Gl60:
62 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-0522.00-00000
Zunge L45
Details
H-Maß bei Gl18:
22 mm
H-Maß bei Gl30:
34 mm
H-Maß bei Gl36:
40 mm
H-Maß bei Gl40:
44 mm
H-Maß für Gl50:
54 mm
H-Maß für Gl60:
64 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-0524.00-00000
Zunge L45
Details
H-Maß bei Gl18:
24 mm
H-Maß bei Gl30:
36 mm
H-Maß bei Gl36:
42 mm
H-Maß bei Gl40:
46 mm
H-Maß für Gl50:
56 mm
H-Maß für Gl60:
66 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-0526.00-00000
Zunge L45
Details
H-Maß bei Gl18:
26 mm
H-Maß bei Gl30:
38 mm
H-Maß bei Gl36:
44 mm
H-Maß bei Gl40:
48 mm
H-Maß für Gl50:
58 mm
H-Maß für Gl60:
68 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-0528.00-00000
Zunge L45
Details
H-Maß bei Gl18:
28 mm
H-Maß bei Gl30:
40 mm
H-Maß bei Gl36:
46 mm
H-Maß bei Gl40:
50 mm
H-Maß für Gl50:
60 mm
H-Maß für Gl60:
70 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-0532.00-00000
Zunge L45
Details
H-Maß bei Gl18:
32 mm
H-Maß bei Gl30:
44 mm
H-Maß bei Gl36:
50 mm
H-Maß bei Gl40:
54 mm
H-Maß für Gl50:
64 mm
H-Maß für Gl60:
74 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-0540.00-00000
Zunge L45
Details
H-Maß bei Gl18:
40 mm
H-Maß bei Gl30:
52 mm
H-Maß bei Gl36:
58 mm
H-Maß bei Gl40:
62 mm
H-Maß für Gl50:
72 mm
H-Maß für Gl60:
82 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-0542.00-00000
Zunge L45
Details
H-Maß bei Gl18:
42 mm
H-Maß bei Gl30:
54 mm
H-Maß bei Gl36:
60 mm
H-Maß bei Gl40:
64 mm
H-Maß für Gl50:
74 mm
H-Maß für Gl60:
84 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-0550.00-00000
Zunge L45
Details
H-Maß bei Gl18:
50 mm
H-Maß bei Gl30:
62 mm
H-Maß bei Gl36:
68 mm
H-Maß bei Gl40:
72 mm
H-Maß für Gl50:
82 mm
H-Maß für Gl60:
92 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-4535.00-00018
Zunge L35
Details
H-Maß bei Gl18:
18 mm
H-Maß bei Gl30:
30 mm
H-Maß bei Gl36:
36 mm
H-Maß bei Gl40:
40 mm
H-Maß für Gl50:
50 mm
H-Maß für Gl60:
60 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-4535.00-00020
Zunge L35
Details
H-Maß bei Gl18:
20 mm
H-Maß bei Gl30:
32 mm
H-Maß bei Gl36:
38 mm
H-Maß bei Gl40:
42 mm
H-Maß für Gl50:
52 mm
H-Maß für Gl60:
62 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-4535.00-00022
Zunge L35
Details
H-Maß bei Gl18:
22 mm
H-Maß bei Gl30:
34 mm
H-Maß bei Gl36:
40 mm
H-Maß bei Gl40:
44 mm
H-Maß für Gl50:
54 mm
H-Maß für Gl60:
64 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-9845.00-00022
3-Punkt Zunge
Details
Ausführung:
Abkantung A20
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-9845.00-00028
3-Punkt Zunge
Details
Ausführung:
Abkantung A26
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
200-9899.00-00000
2-Punkt Zunge
Details
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
MLA 1-103
MLA-Türkontakt
Übersicht in neuem Tab öffnen
200-9641.00-00000
MLA-Türkontakt
Details
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen

Montageoptionen



Produktnummer
Name

200-0001.00-00000
Montage Zunge ohne O-Ring
Details
Name:
Montage Zunge ohne O-Ring
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen

Produktkonfiguration

Gewählte Ausführung

Produktnummer 100-9508.00-00001
Liefereinheit: 1 Stck
Montageart: anschraubbar
Ausführung: blauer O-Ring

Gewählte Zusatzprodukte

[keine]
