[5-130]

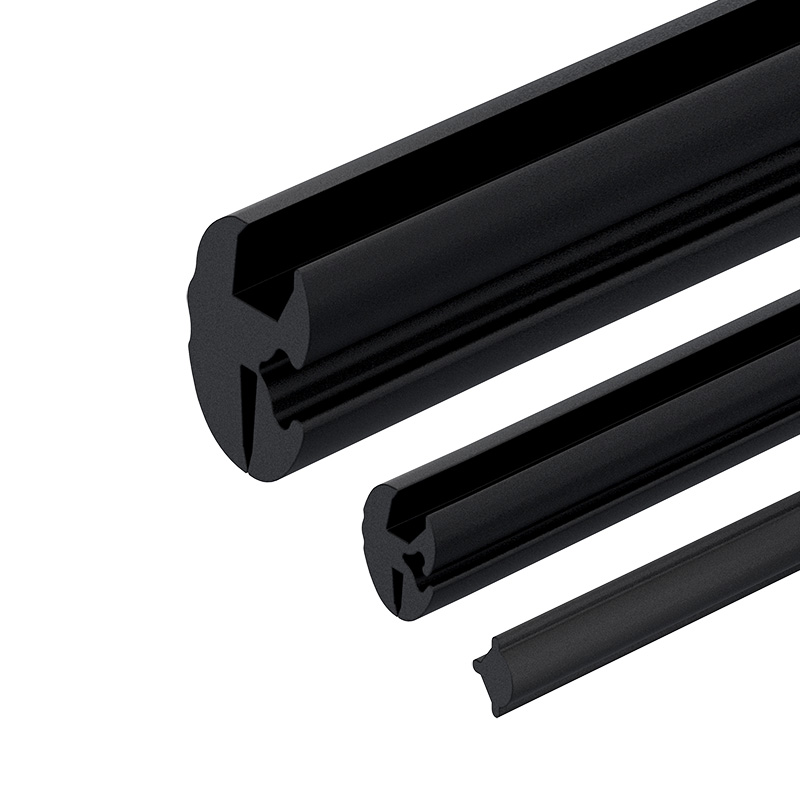

Fensterprofile EPDM

Vorteile

Fensterprofile werden zum Einfassen von Scheiben, Sichtfenstern etc. in Türen, Verkleidungen und Maschinengehäusen verwendet.
Montage nur mit Füller. Die Scheibe wird mit Hilfe des Füllers festgeklemmt und so flächenbündig im Gehäusedurchbruch gehalten.
Die Fensterprofile werden in EPDM gefertigt, das sich durch hervorragende Witterungs- und Ozonbeständigkeit auszeichnet.
EPDM - Qualität von DIRAK ist lackindifferent.
Bauartgeprüft nach den Richtlinien der UL 157 und UL 50E.

Werkstoffe

Fensterprofil: EPDM, schwarz

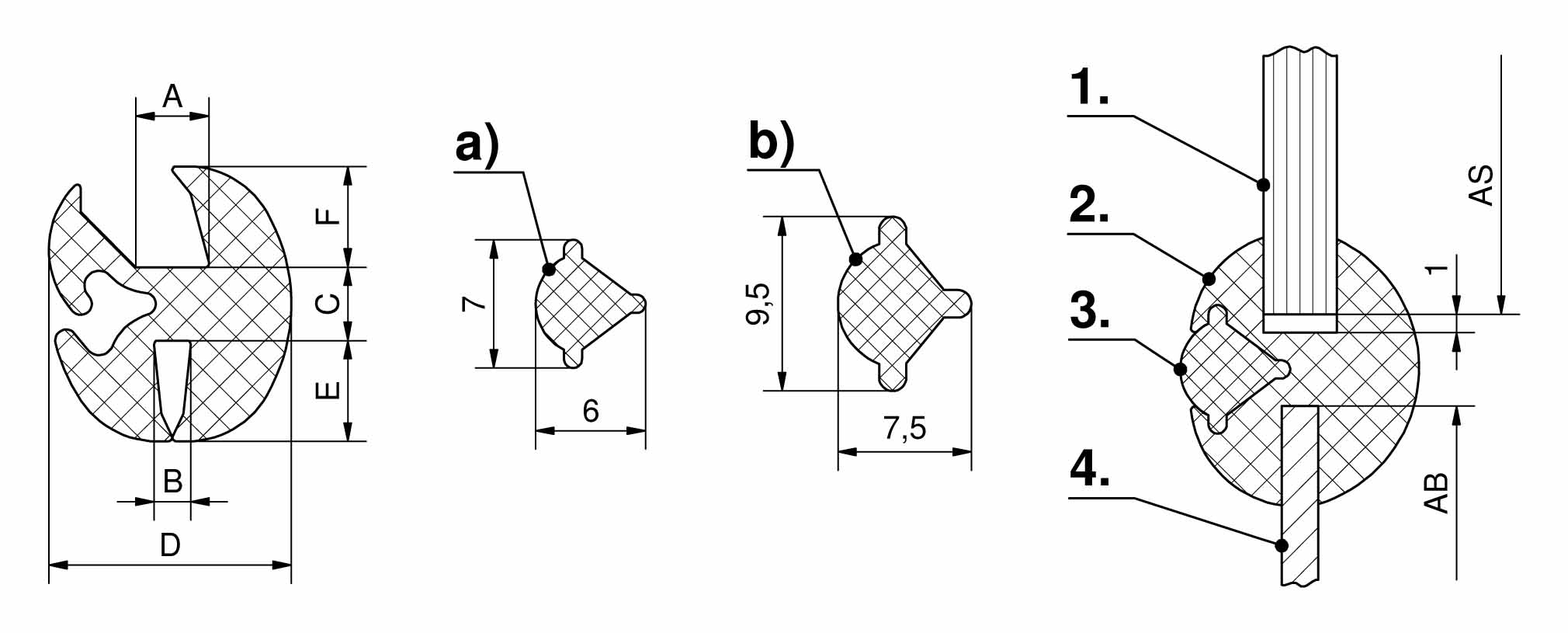

Anmerkungen

1. Scheibe
2. Fensterprofil
3. Füller
4. Blechstärke

Scheibe bitte mit 1 mm Spalt umlaufend bemaßen.
AS = Abmessung Scheibe
AB = Abmessung Blech

Der Biegeradius bezieht sich auf die Innenseite der Glasaufnahme.

Toleranzangaben beachten!

Gewählte Ausführung

Produktnummer	209-0513.00-00000
B:	3 mm
F:	8 mm
Bundlänge:	20 m
Liefereinheit:	20 m
E:	8 mm
Füller:	b)
Biegeradius:	90
D:	19 mm
C:	7 mm
A:	5 mm

Zugehörige Produkte

Spezifisches Zubehör

Produktnummer

Name

209-0601.00-00000

Füller

209-0602.00-00000

Füller

Zubehöre

Produktnummer

Name

209-1003.00-00000

Einziehwerkzeug für Klemmprofile, inkl. Öse 701-7068

701-7066.00-00000

Öse für Einziehwerkzeug, klein

Produktkonfiguration

Gewählte Ausführung

Produktnummer	209-0513.00-00000
B:	3 mm
F:	8 mm
Bundlänge:	20 m
Liefereinheit:	20 m
E:	8 mm
Füller:	b)
Biegeradius:	90
D:	19 mm
C:	7 mm
A:	5 mm
