[5-131]

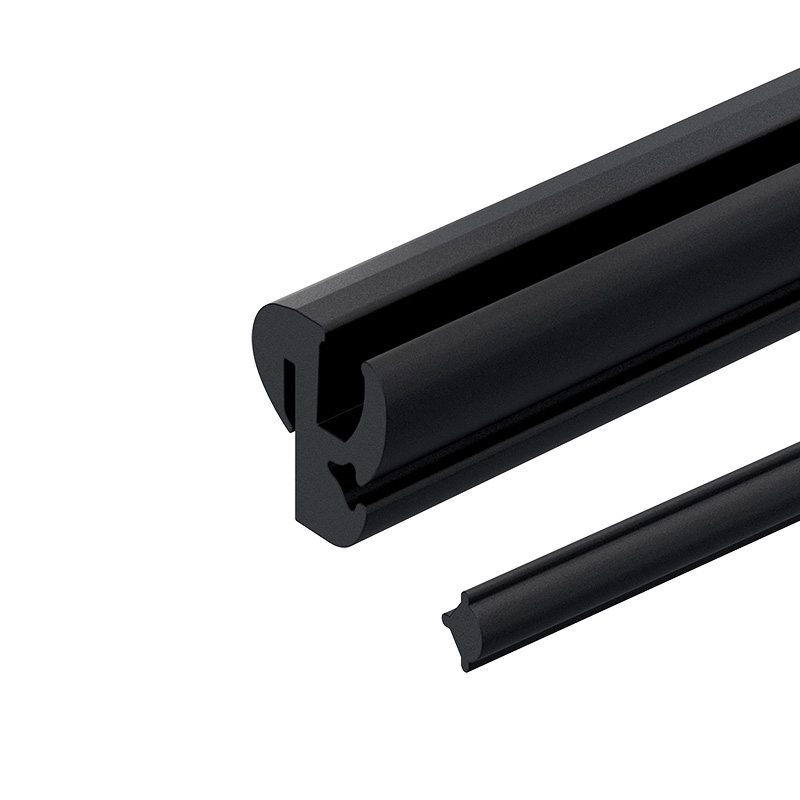

Fensterprofil EPDM

Vorteile

Das Fensterprofil wird zum Einfassen von Scheiben, Sichtfenstern etc. in Türen, Verkleidungen und Maschinengehäusen verwendet.
Montage nur mit Füller. Die Scheibe wird mit Hilfe des Füllers festgeklemmt und so flächenbündig im Gehäusedurchbruch gehalten.
Das Fensterprofil wird in EPDM gefertigt, das sich durch hervorragende Witterungs- und Ozonbeständigkeit auszeichnet.
EPDM - Qualität von DIRAK ist lackindifferent.
Bauartgeprüft nach den Richtlinien der UL 157 und UL 50E.

Werkstoffe

Fensterprofil: EDPM, schwarz

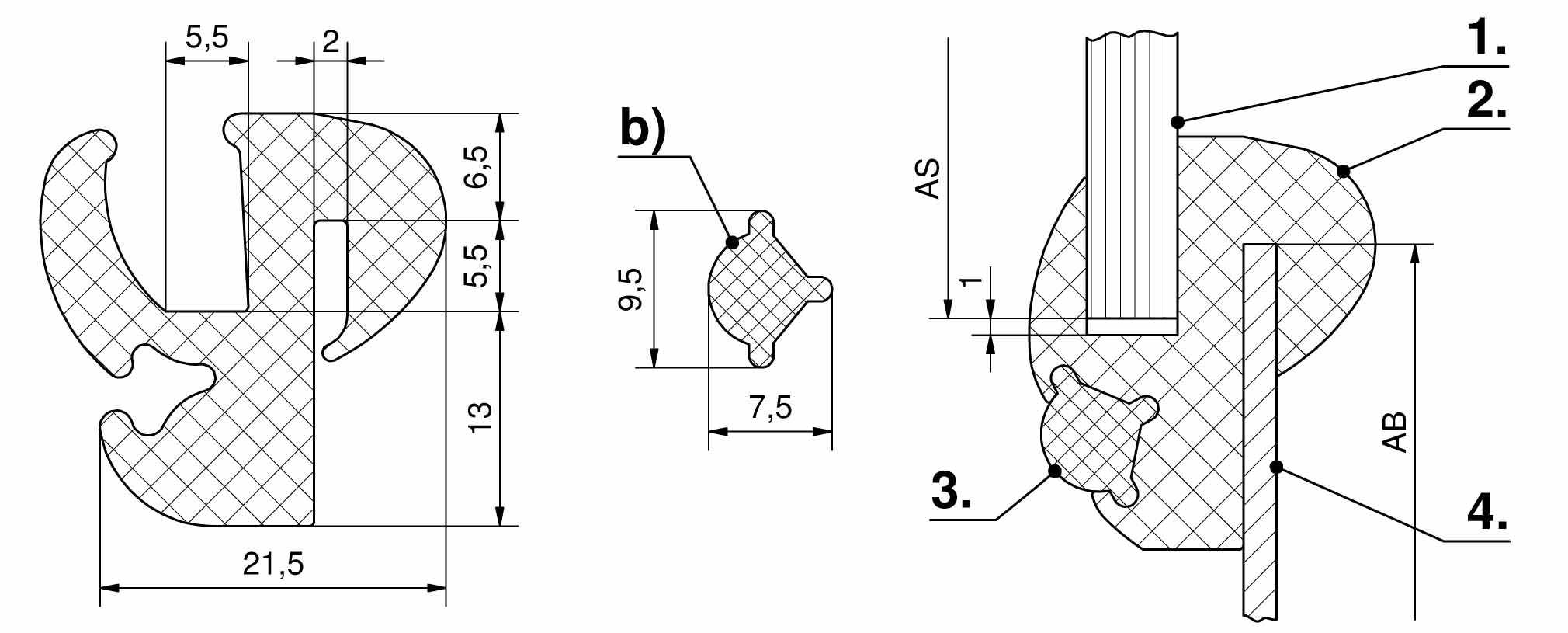

Anmerkungen

1. Scheibe
2. Profil
3. Füller
4. Blechstärke

Scheibe bitte mit 1 mm Spalt umlaufend bemaßen.
AS = Abmessung Scheibe
AB = Abmessung Blech

Der Biegeradius bezieht sich auf die Innenseite der Glasaufnahme.

Toleranzangaben beachten!

Gewählte Ausführung

Produktnummer	209-0504.00-00000
Blechstärke:	2 mm
Bundlänge:	15 m
Höhe H:	25 mm
Glasstärke:	5,5 mm
Biegeradius:	100
Breite B:	21,5 mm
Liefereinheit:	15 m

Zugehörige Produkte

Spezifisches Zubehör

Produktnummer

Name

209-0602.00-00000

Füller

Zubehöre

Produktnummer

Name

209-1003.00-00000

Einziehwerkzeug für Klemmprofile, inkl. Öse 701-7068

701-7066.00-00000

Öse für Einziehwerkzeug, klein

209-1001.00-00000

Universalschere

209-1002.00-00000

Gehrungsschere
