[6-174]

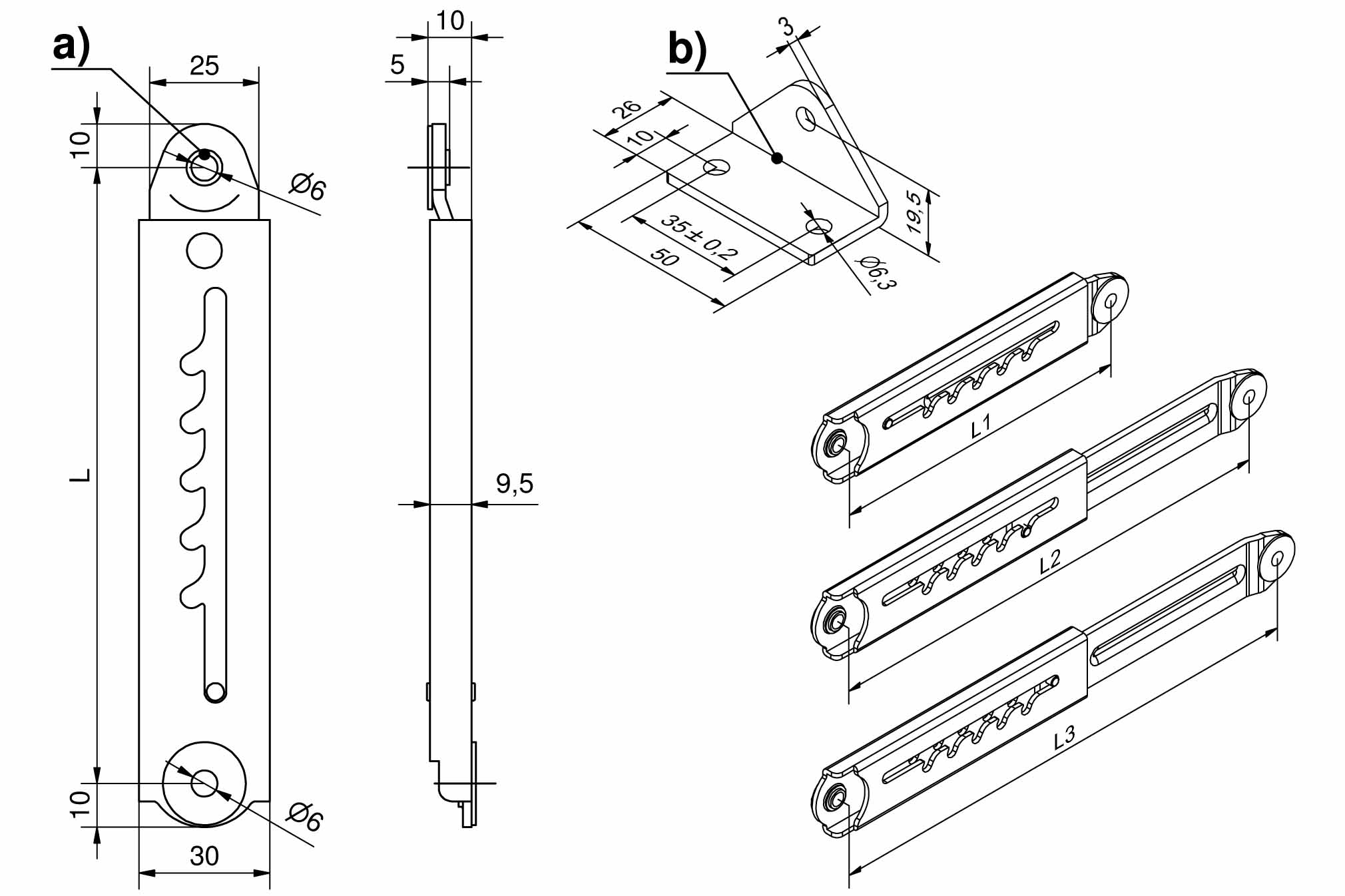

Teleskop-Deckelstütze

ICON_ROHS
ICON_TUERANSCHLAG_LR
6_174
E_6-174
E_6-174_100_1
E_6-174_100_2
6_174
E_6-174
E_6-174_100_1
E_6-174_100_2

Vorteile

  • Teleskop-Deckelstütze mit Mehrfachsperrung und Entriegelung in der Endstellung für Pulte und Klappen.
  • Rechts / links einsetzbar.

Werkstoffe

  • Teleskop-Deckelstütze und Befestigungswinkel: Stahl, verzinkt

Anmerkungen

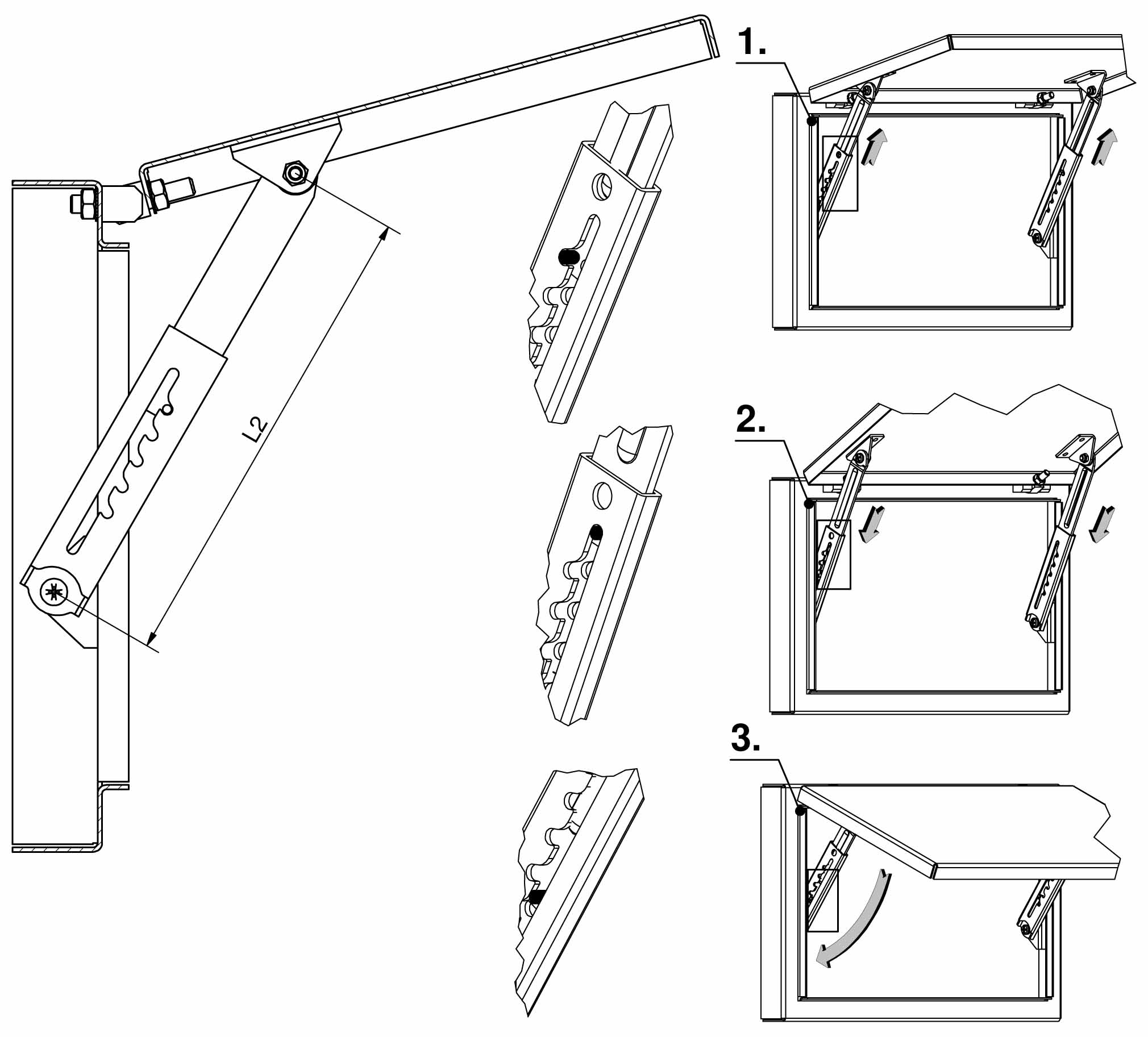

Nur im vollständig ausgefahrenen Zustand lässt sich die Teleskop-Deckelstütze wieder einfahren.

2 Distanzscheiben für M6 Schrauben gehören zum Lieferumfang.

Gewählte Ausführung

Produktnummer 230-9309.00-00000
Liefereinheit: 1 Stck

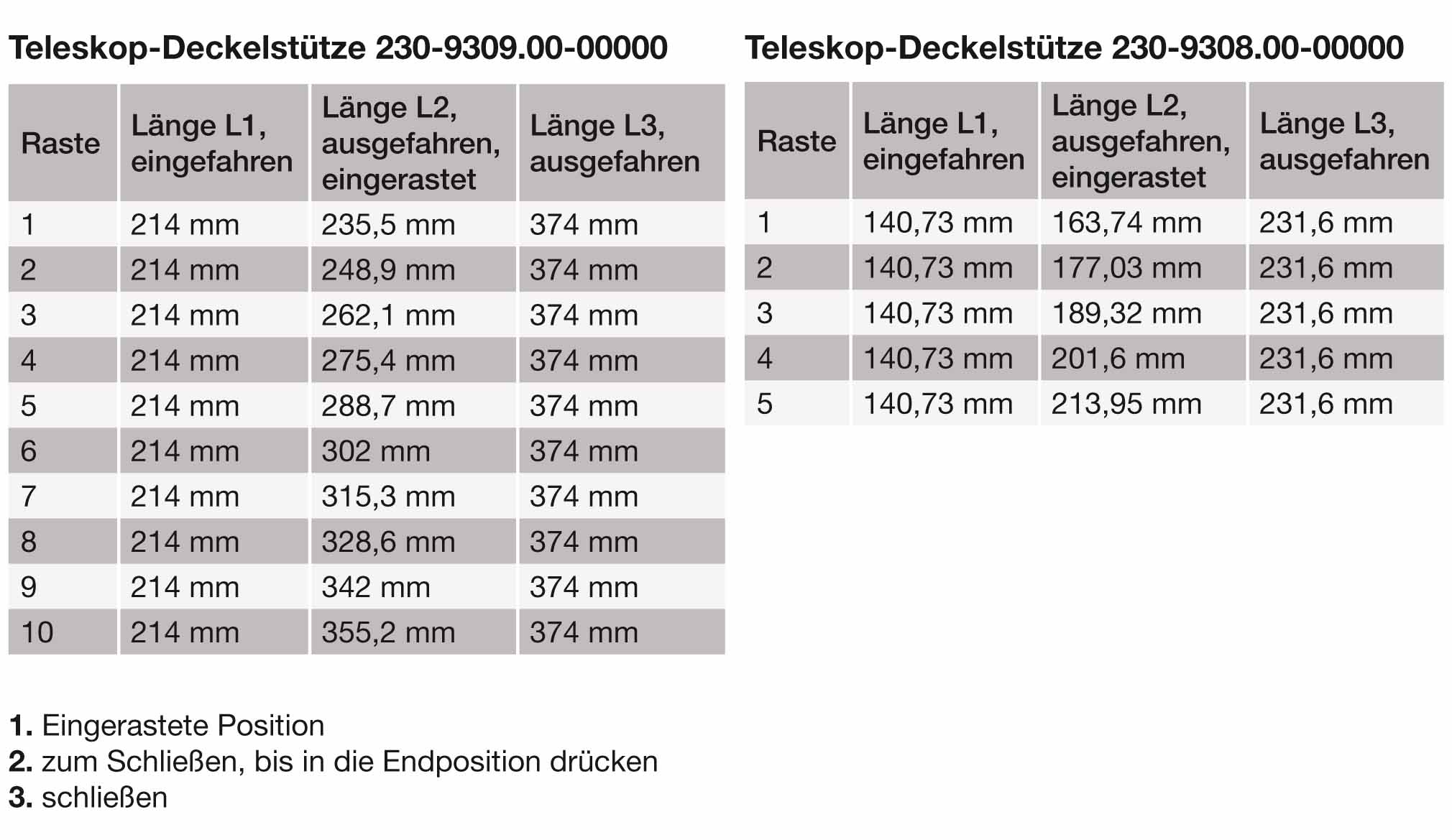

Anzahl Rastungen: 10
Länge L3 ausgefahren: 374±2
10. Raste: 354 mm
9. Raste: 340,5 mm
8. Raste: 327 mm
7. Raste: 314,5 mm
6. Raste: 301 mm
5. Raste: 288 mm
4. Raste: 274,5 mm
3. Raste: 261 mm
2. Raste: 248 mm
1. Raste: 234,5 mm
Länge L1 eingefahren: 214±2
CAD Modell
Auswahl aufheben Produktdatenblatt

Zugehörige Produkte

Zubehöre



Produktnummer
Name

b
230-9401.00-00000
Befestigungswinkel
Details
Name:
Befestigungswinkel
Material:
Stahl
Oberfläche:
verzinkt
Liefereinheit:
5 Stck
Produkt in neuem Tab öffnen

Produktkonfiguration

Gewählte Ausführung

Produktnummer 230-9309.00-00000
Liefereinheit: 1 Stck
Anzahl Rastungen: 10
Länge L3 ausgefahren: 374±2
10. Raste: 354 mm
9. Raste: 340,5 mm
8. Raste: 327 mm
7. Raste: 314,5 mm
6. Raste: 301 mm
5. Raste: 288 mm
4. Raste: 274,5 mm
3. Raste: 261 mm
2. Raste: 248 mm
1. Raste: 234,5 mm
Länge L1 eingefahren: 214±2

Gewählte Zusatzprodukte

[keine]
